PLC輸入接點怎麼接!? 微動開關

PLC輸入接點怎麼接!? PLC內部電路說明
http://vkinngworld.blogspot.tw/2013/05/plc.html

在上一篇中，我們了解到PLC內部的電路，
接下來我們要了解到外部的元件線路是如何，才知道該如何接線，
先從最基本的 微動開關

 微動開關外觀

微動開關的內部架構

從內部的結構來看，微動開關本身是不帶電的，

在上一篇內提到，PLC的X(輸入)點，NPN需要24G(0V)的電壓，PNP需要24V輸入。

所以在共點(COM)，需要24V或是24G(0V)的電壓，在NC/NO，才會在電壓輸出，

接到PLC X(輸入)點，才會有反應。

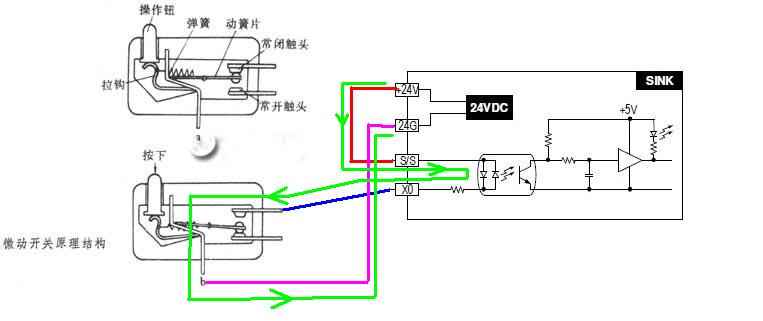

如上圖，是NPN的接法。
特別要說明的就是綠色線，就是電流的走法，
一定要形成迴路，才會有電流，有電流，才會導通。
