2013年5月10日 星期五

PLC輸入接點怎麼接!? 近接開關

PLC輸入接點怎麼接!? PLC內部電路說明
http://vkinngworld.blogspot.tw/2013/05/plc.html

PLC輸入接點怎麼接!? 微動開關


接來要來說的就是近接開關的接法,也是比較常使用的元件之一。
下圖是外觀,形狀很多種,不管我們只要了解到電路,就可以去使用它。


近接開關內部電路示意,買產品,幾乎都會附,不必擔心沒資料。
近接開關內部電路1-NPN



把內部電路區分幾個部份來說明:
1.紅框內部為近接開關的線路,所以會有3條電線要接,棕= +V,藍=0V,黑=輸出
2.藍框就代表外部的裝置,也可以接其他裝置來觸發,但我們就是要接PLC的輸入接點。
3.綠框(電晶體),就等於控制了輸出的信號,及信號的準位(PNP、NPN)。
4.黃色線就是電流的走向。


當綠框(電晶體)OFF時,黃色線(電流)就無法流通,所以OUT= 浮接、沒電壓(不是0V)
當綠框(電晶體)ON時,黃色線(電流)就會流通,所以OUT= OV=黑線,棕、黑之間就有24V的電壓差。

所以得到,OFF時黑=浮接、無電壓, ON=0V   ===>>  PLC 輸入點就是NPN的接法。




4線式 近接開關








2013年5月8日 星期三

PLC輸入接點怎麼接!? 微動開關

PLC輸入接點怎麼接!? PLC內部電路說明
http://vkinngworld.blogspot.tw/2013/05/plc.html

在上一篇中,我們了解到PLC內部的電路,
接下來我們要了解到外部的元件線路是如何,才知道該如何接線,
先從最基本的 微動開關

 微動開關外觀
微動開關的內部架構


從內部的結構來看,微動開關本身是不帶電的,
在上一篇內提到,PLC的X(輸入)點,NPN需要24G(0V)的電壓,PNP需要24V輸入。
所以在共點(COM),需要24V或是24G(0V)的電壓,在NC/NO,才會在電壓輸出,
接到PLC X(輸入)點,才會有反應。
















如上圖,是NPN的接法。
特別要說明的就是綠色線,就是電流的走法,
一定要形成迴路,才會有電流,有電流,才會導通。



2013年5月7日 星期二

PLC輸入接點怎麼接!?

一開始接寫PLC,就會接寫到接線的問題。
當然我們就要先看PLC內部的線路,就會知道該如何接線。

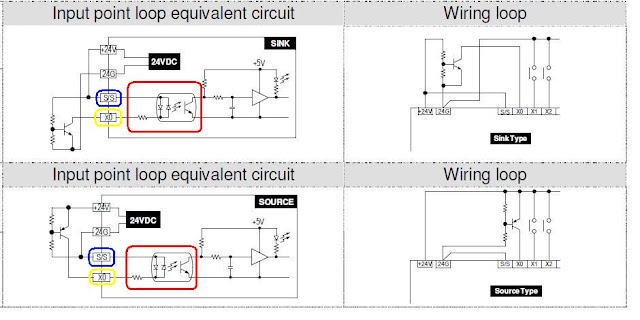

如下圖,是台達PLC的的輸入接點線路。

可能沒學過電子學,或是學校沒學好,所以有點不了解,

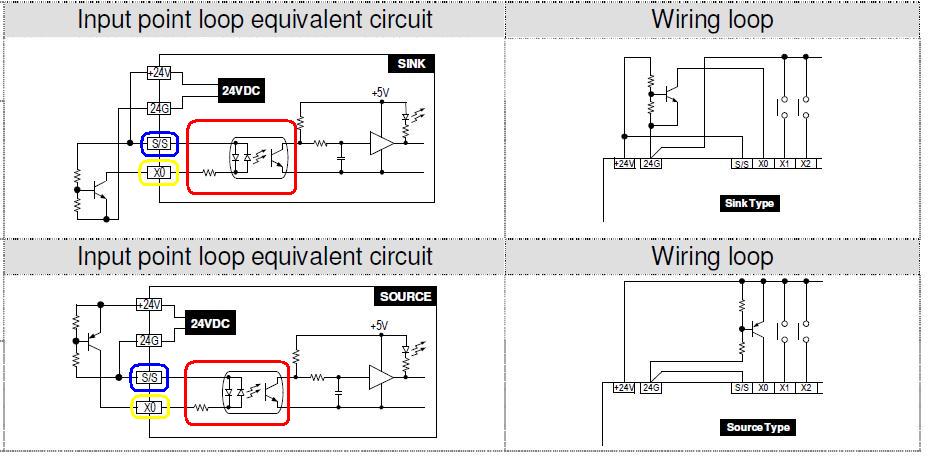

我將上圖(在下圖),標示幾個重點,看起來就會比較清楚了。




















紅框內部就是光耦合(光隔離)元件,紅框內左邊有兩個正反向的LED,所以代表,
我們輸入SS 跟 X0之間,只要是24V就可以。(24V是因為有電阻分壓的結果)

因為SS 跟 X0之間有24V的電壓差,即可導通。
那SS 跟 X0該怎麼接!?
就看我們是PNP、NPN接點,
PNP 輸出信號是高電位(24V)。
NPN輸出信號是低電位(0V)。

就知道,
所以我們接PNP時,SS接24G,X0接PNP輸出
所以我們接NPN時,SS接24V,X0接NPN輸出







2013年5月6日 星期一

會PLC? 會CNC?


會PLC? 會CNC?

如果說會PLC,大概就知道會寫階梯圖(Ladder),
雖然每家的階梯圖都不大一樣,但基本概念不變,差別在於了解的程度。
當然有人說中大型PLC,多了很多數據(CIM)、特殊模組的概念,但基本的概念還是在階梯圖Ladder。


如果說會CNC,很分非常多種了:
1.會操作CNC機台,刀具選擇,加工設定
2.會寫G-CODE、Marco的CNC人員
3.會CNC機台組裝、電控、維護
4.會CNC的CAM轉檔
5.會CNC的系統應用
雖然也有全能人材,但實在太少太少了,
所以在找CNC人員時,要確認了解自已要的人員,是那一種分類。


數控(CNC)人材分類
