2016年4月14日 星期四

PLC 可程式邏輯控制器 的程式指令介紹2

續上編:PLC 可程式邏輯控制器 的程式指令介紹1
已經有PLC程式的基本了解後,

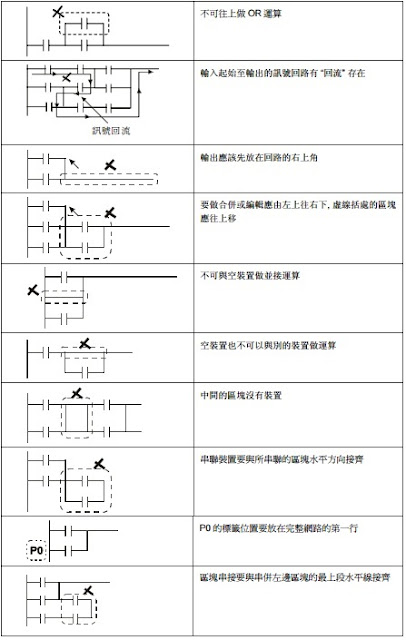

提供常見PLC程式編寫的錯誤,取自台達PLC手冊。



================================
PLC內建元件介紹:計時器



如上圖所示,就是 計時器 ,代號是T0,計數時間 K100= 100X0.1秒 = 10秒。

TMR <==代表是使用計時器。
T0  <==計時器的代號,每家PLC可以使用的數量不一樣,但一樣都是從T0開始。T1 T2 又是不同的計時器,可設不同的時間。
K100 <==代號計時時間上限。100為使用者輸入,0.1秒為PLC系統的計時基數,有些PLC可改。

2016年4月12日 星期二

PLC 可程式邏輯控制器 的程式指令介紹1


PLC的指令 可以從每家PLC的手冊當中看到,
所以本篇不再重覆說明,

而是以周遭常見的元件來再說。

===============
1.常開接點



常開接點,以最簡單的應用,可以想像成,電燈的開關。
「電燈開關」的圖片搜尋結果

如果開關是ON時,要動作(亮燈),用常接點。


如果開關是OFF時,要動作(亮燈),用常接點。




2016年4月10日 星期日

PLC 可程式邏輯控制器,有什麼用!?創客工具?

如果要看一理論:請到維基百科:可程式邏輯控制器

其實PLC應該也是創客的好幫手、工具,
只是不是相關科系或行業的人員,
很少人會知道這個東西的應用。

以後會從頭開始進入PLC,到實踐應用。
===================
PLC可以應用在生活!?!
1.紅綠燈的控制
2.定時開關燈,灑水
3.自動溫度控制
4.植物工廠
5.自動感應門
6.投籃機計分
7.馬達控制,定位
.
.
.等等很多你可以想到的。
===================
PLC的接線也不難
通常一個輸入點(開關、感應器)或一個輸出點(燈、馬達)
大概只需要1-2條線,用螺絲起子,就可以安裝完成。


===================
PLC的程式好寫嗎?
PLC的程式,通常稱為階梯圖,
通常以圖形化來表示。沒有複雜的指令。
上手難度低。一般生活的應用,通常程式都不難寫。
