Modbus 的讀取最佳化:如何提升通訊效率

Modbus 的讀取最佳化:如何提升通訊效率

在工業自動化中,Modbus 協議是一種廣泛使用的通訊方式,能夠實現控制器與傳感器之間的數據交換。然而,當需要讀取大量資料時,通訊效率成為一個關鍵問題。本文將探討如何利用 Modbus 的機制,實現讀取效率的最佳化。

為什麼需要最佳化讀取?

在讀取 Modbus 資料時,通常的做法是逐筆讀取每一個位址的數據。然而,每次讀取都需要發送完整的通訊幀,包括站號、位址、功能碼和 CRC 校驗碼。當需要讀取多筆資料時,這種逐筆讀取的方法會顯著增加通訊時間,降低系統效率。

最佳化讀取的關鍵:批量讀取

Modbus 規範中允許一次性讀取多筆資料,最大支持 128 BYTE 的數據傳輸。如果能將位址的讀取範圍設置得更長,減少通訊幀的發送次數,便能大幅提升讀取效率。例如,將多個連續的位址一次性讀取,而不是分多次進行,這樣不僅減少了通訊幀的開銷,還能縮短讀取所需的總時間。

實際場景中的挑戰

在使用 HMI(人機界面)讀取 Modbus 資料時,如果通訊速度不足且需要讀取的資料量較大,就可能出現「掃描更新慢」的問題。這種情況在 10 多年前使用 RS-232 或 RS-485 的舊系統中尤為常見。如今,隨著工業 4.0 的發展,各種感測器被廣泛應用,這一問題再次浮現。

應對方案

為了解決這一問題,可以採取以下幾種對策:

  • 資料映射功能:檢查感測器是否支持資料映射功能,將需要讀取的關鍵資料集中到一個位址範圍內。這樣,上位機在讀取時只需一次性訪問這個範圍即可,避免了多次讀取的時間浪費。
  • 上位機批量讀取:在設計上位機通訊時,應儘量採用批量讀取方式,而不是逐筆讀取。透過優化通訊協議的應用層邏輯,可以有效提高整體通訊效率。

結論

Modbus 的讀取最佳化不僅能提升系統的通訊效率,還能改善使用者的體驗。無論是在傳統的 RS-232/RS-485 環境中,還是在現代的工業 4.0 應用中,通過利用批量讀取和資料映射等技巧,能夠顯著提升系統性能。如果您的系統正在面臨通訊效率的挑戰,現在就是實施這些最佳化策略的好時機。

2024年12月17日 星期二

從類比的麻煩到量子的難題:超類比世界真的不好搞

 在上一篇文章,我們用「超類比」的想法來比喻量子位元,讓熟悉PLC和工控的你,多少能對量子這個抽象概念有點感覺。

可是,別光看「超類比」這詞兒就覺得很厲害,事實上,這背後的工程挑戰可比你在工廠現場面對的類比訊號問題還要「爆炸級」困難。

今天,我們就從類比訊號的難搞程度出發,來看看量子世界要面臨的超級考驗。


類比訊號已經夠麻煩了,對吧?

做自動化控制的夥伴都很清楚,類比訊號雖然靈活,卻總有一堆煩人的問題:

  1. 精度不容易
    想要量得很準,就得花大錢買更好的感測器、更厲害的儀器。

  2. 雜訊一堆
    各種電磁干擾、熱噪聲,都會把你的電壓值搞得亂七八糟。你得想盡辦法接地、屏蔽、過濾,才能有稍微穩定的輸入。

  3. 校正很煩
    溫度變化、感測器老化、線路誤差,一不小心就得重新校正,調整完東一個參數又跑出西一個問題。

即使如此,我們對類比訊號還算是能找到一些對策,總有辦法把整個系統調校到可以用的程度。


換成量子狀態後,難度直接升級

現在把想像升級一下:量子位元的世界可不只是簡單的電壓上下飄,而是所謂的「超類比」狀態——不只幅度,還有複雜的相位變化。問題來了,量子狀態比類比訊號還脆弱一百倍:

  1. 稍有風吹草動就「退相干」
    在量子世界,任何微小的外界干擾都可能讓原本穩定的量子態瞬間「崩壞」,變得一無是處。換成類比訊號,最多是偏個0.1伏特,對量子而言,卻是整個計算結果全毀。

  2. 量子誤差更正超複雜
    面對雜訊,我們在類比系統中加個濾波器、調個增益就好。可量子誤差更正要搞一整套複雜的編碼,有時甚至要好幾個量子位元來保護一個訊息位元。這就好比你的溫度感測器壞一個需要放十個備份,一點也不簡單。

  3. 無法隨便複製訊號
    類比訊號可分路給好幾台設備測量、記錄。但量子態是「獨一無二」,不能複製。想監控狀態,等於同時破壞它。要精準控制,卻不能直接「複製樣本」比較,超級尷尬!

  4. 苛刻環境要求
    對付類比訊號,我們需要過濾器和良好接地。對付量子?你可能需要把整套系統冷卻到接近絕對零度,或者把離子懸浮在超高真空裡,然後還要用雷射精準控制。這不是多花點錢就能搞定,而是工藝與科學技術的極限挑戰。


結論:量子就像類比的地獄模式

如果你覺得類比訊號已經很煩心,量子系統就是「地獄難度加倍版」。一樣有雜訊問題,但比以前還敏感上萬倍;一樣需要校正,但過程更複雜、更高成本、失敗風險更大。

不過,這也是為什麼量子計算引人注目。因為它承諾的好處是可以在某些應用上帶來超級強大的運算能力。就像你願意在類比訊號上多花點功夫,因為它能提供細緻的控制;未來,我們也願意投入心血攻克量子技術的難關,只因它可能為人類帶來更偉大的成果。

所以,下次你聽到「量子計算」很厲害的時候,別忘了它背後是多麼驚人的工程挑戰。想像一下,把你處理類比訊號所有的經驗難度一口氣提升一千倍,那就是現在的量子世界正在面對的狀況。

2024年12月16日 星期一

量子是什麼?從電控工程師的思維來看量子計算

 在傳統工廠自動化控制中,電控工程師經常處理兩種基本訊號:

        1.        數位訊號(Digital Input/Output, D/I與D/O):
例如光電感測器偵測到物體時,輸入為「1」,沒偵測到則為「0」。PLC的邏輯程式透過基本的開關量變化來決定輸出繼電器是否激活,這很像我們常見的二進位電腦位元(bit)概念。
        2.        類比訊號(Analog Input/Output, A/I與A/O):
例如溫度感測器輸出010V的電壓,對應到0100度C的溫度範圍。這是一個連續值範疇,不再只是0或1,而是0與10V之間任意可能的數值。

當我們了解了數位與類比訊號,再來看「量子計算」時,或許能更直觀地理解量子位元(qubit)的概念。

從數位到「超類比」:量子位元的疊加態

傳統二進位僅有0或1這兩個離散狀態,就像數位輸入的開或關。而量子位元可同時以一定比例「存在於0和1」之間,這種現象稱為「疊加(superposition)」。

要比喻的話,我們可以想像:
        •        數位位元是電壓只有0V(low)或24V(high)兩種狀態,二擇一明確。
        •        一般類比訊號是0~10V間任意值,但它本質上只是一條線性尺度上的一點。
        •        量子位元的狀態則更像在一個「二維球面」上,有一個點能同時包含「對應0」及「對應1」的某些成分。這不僅是單純一個數值,而是包含「振幅」與「相位」,兩個維度的資訊。

白話文:數位1條線,只能0跟1的狀態,而類比是1條線0-10v,可以依解析度有1024或更高的可能性(依解析位元),而量子可以是兩個類比的信號,同時存在,所以有比類比更高的解析。


這意味著量子位元的狀態在測量前,並非固定為0或1,而是處於一種「可同時代表多種可能性」的狀態,就好像類比訊號不只是一條線上的值,而是能在一個球面上移動的位置。

由疊加態到測量結果:最終仍是0或1

雖然量子位元在運算過程中可以同時有「0的成分」和「1的成分」,但當你真正「測量」它時,結果仍會只顯示為0或1兩種離散值。這點與類比訊號不同:你不會量測到一個「0與10V的同時值」,類比訊號本身就是真實的連續量值;而量子位元則是因為量測行為本身會使疊加態「塌縮(Collapse)」,從多重可能狀態中瞬間鎖定為單一答案。

換句話說,量子計算的強大之處並非讓你最後看到「所有狀態同時的值」,而在於運用這種「疊加」來在計算過程中並行探索多條路徑,並透過特定流程增加正確答案出現的機率,最後在你測量時提高讀到正確結果的機率。

結語:從電控觀點理解量子

對電控工程師來說,量子世界似乎很抽象,但透過PLC的類比、數位概念,我們有了下列對應:
        1.        數位訊號對應二進位位元——離散明確。
        2.        類比訊號代表連續量值——無限多中間值。
        3.        量子位元在計算中像擁有「更高維度的類比」特質,可同時具備0和1的疊加——但最終結果仍必須用「離散」的0或1呈現。

透過這種比喻,我們或許能更直觀地理解量子計算的基本概念:就像擁有一種介於數位和「超類比」之間的奇妙信號,在特定計算情境下能帶來指數級的處理效益。

2024年10月9日 星期三

Modbus線路過長,使用Pull High方式穩定電壓準位,是否可行?

在工業自動化中,Modbus協議被廣泛應用於設備之間的通訊。然而,當線路過長時,信號衰減和電磁干擾會對通訊品質造成負面影響。許多初學者可能會想,使用Pull High方式來穩定電壓準位,是否能改善這種情況呢?本文將深入探討這一問題。

線路過長帶來的挑戰

當Modbus線路過長時,信號的幅度衰減時間延遲都會增加。同時,長距離的傳輸線更容易受到外界的電磁干擾。這些因素都可能導致數據傳輸錯誤,影響通訊的可靠性。

什麼是Pull High方式?

Pull High(上拉電阻)是一種電路設計方法,透過在信號線與電源之間連接一個電阻,將信號線的電位提升到高電平。這種方式可以防止信號線處於懸空狀態,減少噪聲干擾。

Pull High方式在Modbus中的應用

RS-485通訊中,為了確保總線的穩定性,通常會在總線上加入偏置電阻,即Pull High和Pull Low電阻。這些電阻的作用是為了在總線空閒時,將D+D-線維持在一定的電位差,避免誤觸發。

使用Pull High方式穩定電壓準位,是否可行?

答案是部分可行。在線路過長的情況下,適當使用Pull High和Pull Low電阻,可以提高總線的抗干擾能力,穩定電壓準位。然而,需要注意以下幾點:

  • 電阻值的選擇:Pull High和Pull Low電阻的阻值通常為1kΩ至10kΩ。過小的電阻會增加電流消耗,過大的電阻則無法有效穩定電壓。
  • 終端電阻的搭配:Pull High電阻應與終端電阻同時使用,以確保信號的完整性。
  • 總線負載能力:增加偏置電阻會影響總線的負載能力,需要確保不超過RS-485收發器的驅動能力。

實際應用中的考量

在實際應用中,使用Pull High方式穩定電壓準位需要綜合考慮:

  1. 線路長度:如果線路過長,除了使用Pull High電阻,還應考慮使用中繼器或光纖傳輸。
  2. 電纜品質:選用屏蔽性能好的電纜,減少電磁干擾。
  3. 接地問題:確保所有設備的接地電位相同,避免接地環路。

實際案例分析

某工廠在擴建生產線後,Modbus通訊出現不穩定。技術人員發現線路長度超過了1200米。他們在總線上加入了適當的Pull High和Pull Low電阻,並安裝了終端電阻,成功地穩定了電壓準位,解決了通訊問題。

結論

使用Pull High方式在一定程度上可以穩定Modbus線路過長時的電壓準位,但並非萬能解決方案。初學者在嘗試此方法時,應結合實際情況,綜合考慮線路長度、電阻值、終端電阻等因素,才能達到最佳效果。

資料來源

[1] 《RS-485設計指南》,德州儀器。

[2] Modbus組織官方網站:https://modbus.org

[3] 《工業自動化通訊技術與應用》,李華編著,機械工業出版社。

2024年10月7日 星期一

Modbus線路過長導致線阻過大,終端電阻該如何搭配?

在工業自動化中,Modbus協議廣泛應用於設備之間的通訊。然而,當Modbus線路過長時,線路的電阻會隨之增加,這可能會導致通訊品質下降,甚至出現數據傳輸錯誤。那麼,在這種情況下,終端電阻該如何正確搭配呢?本文將為初學者詳細解答這一問題。

為什麼線路過長會導致線阻過大?

電纜本身具有一定的電阻,當線路長度增加時,總電阻也會相應增大。過大的線阻會削弱信號的強度,導致信號衰減反射增強。這些因素都會影響Modbus通訊的穩定性。

終端電阻的重要性

RS-485物理層中,終端電阻的作用是匹配總線的特性阻抗,減少信號反射。通常,我們在總線的兩端安裝120歐姆的終端電阻,以確保信號的完整傳輸。

線阻過大對終端電阻的影響

當線阻過大時,總線的特性阻抗會發生變化。如果仍然使用固定的120歐姆終端電阻,可能無法有效匹配總線的實際阻抗,導致信號反射加劇。這時,我們需要調整終端電阻的值來重新匹配阻抗。

如何調整終端電阻?

以下是調整終端電阻的步驟:

  1. 計算總線的實際特性阻抗:這需要考慮電纜的電阻、電容和電感等參數。對於初學者,可以諮詢電纜供應商或查閱電纜規格表。
  2. 選擇合適的終端電阻:根據計算出的特性阻抗,選擇相應的終端電阻值。這可能需要使用非標準值的電阻。
  3. 測試與調整:安裝新的終端電阻後,進行通訊測試。如果仍有問題,可能需要進一步微調電阻值。

實際案例分析

某工廠在擴建生產線後,Modbus通訊出現不穩定現象。經檢查發現,新增加的線路長度達到1000米,線阻大幅增加。技術人員將終端電阻從120歐姆調整為75歐姆,成功解決了通訊問題。

注意事項

  • 避免線路過長:盡量縮短線路長度,或使用中繼器來延長通訊距離。
  • 選擇低電阻電纜:使用專業的RS-485通訊電纜,降低線阻。
  • 屏蔽干擾:線路過長時,更容易受到電磁干擾,應使用屏蔽電纜。

結語

當Modbus線路過長導致線阻過大時,正確調整終端電阻是確保通訊穩定的關鍵。初學者在面對這類問題時,不妨從實際需求出發,靈活調整終端電阻,同時考慮其他優化措施。

資料來源

[1] 《RS-485串行通訊技術與應用》,電子工業出版社。

[2] Modbus組織官方網站:https://modbus.org

[3] 《工業自動化網絡設計指南》,王強編著,機械工業出版社。

2024年10月4日 星期五

比較類比輸入的電壓與電流:為什麼電流輸入的抗干擾能力更強?

在工業自動化和控制系統中,類比輸入是將物理量(如溫度、壓力、速度等)轉換為電信號的關鍵技術。常見的類比輸入方式有電壓輸入電流輸入。那麼,它們之間有什麼區別?為什麼大家都說電流輸入的方式抗干擾比較強?本文將為初學者詳細解答這些問題。

電壓輸入與電流輸入的區別

電壓輸入是指使用電壓信號(如0-5V、0-10V)來表示被測物理量的大小。電流輸入則是使用電流信號(如4-20mA、0-20mA)來傳遞信息。

主要區別包括:

  • 傳輸方式:電壓信號容易受到線路電阻和干擾的影響,電流信號則在一定程度上可以忽略線路電阻的影響。
  • 抗干擾能力:電流輸入的抗干擾能力較強,適合長距離傳輸。
  • 傳輸距離:電流信號可以傳輸較長距離而信號損失較小,電壓信號適合短距離傳輸。
  • 線路要求:電壓輸入對線路品質要求較高,需要良好的屏蔽和接地。

為什麼電流輸入的抗干擾能力比較強?

1. 線路電阻影響小

電流輸入的信號大小取決於電流強度,與線路電阻無關。即使線路存在電阻,電流大小仍然保持不變。而電壓輸入則會因線路電阻造成電壓降,影響測量精度。

2. 電磁干擾影響小

電流信號對外界的電磁干擾不敏感,因為干擾引起的電壓變化對電流的影響微乎其微。電壓信號則容易受到電磁場的干擾,產生噪聲。

3. 雜散電容影響小

在長距離傳輸中,電纜的雜散電容會對高阻抗的電壓信號產生影響,造成信號失真。電流信號因為內阻低,受雜散電容影響較小。

電流輸入的其他優點

  • 故障檢測方便:常用的4-20mA信號中,當電流低於4mA時,可判斷為線路斷開或傳感器故障。
  • 標準化程度高:4-20mA已成為工業界的標準信號,兼容性好。

電壓輸入的應用場合

電壓輸入也有其優勢,適合以下場合:

  • 短距離、高精度:在實驗室或設備內部,線路短且環境干擾小,電壓輸入可提供高精度測量。
  • 成本考量:電壓輸入的電路簡單,成本較低。

選擇建議

在選擇類比輸入方式時,應考慮:

  • 傳輸距離:長距離選擇電流輸入,短距離可選電壓輸入。
  • 環境干擾:干擾較大時,電流輸入更為可靠。
  • 成本和精度:在成本敏感且需要高精度的情況下,可考慮電壓輸入。

結語

理解電壓輸入和電流輸入的區別,對於正確選擇測量和控制方案至關重要。電流輸入的抗干擾能力強,適合工業現場的惡劣環境;電壓輸入則在短距離、高精度的應用中具有優勢。初學者應根據實際需求,選擇最適合的方案。

資料來源

[1] 《自動控制原理與應用》,王偉編著,機械工業出版社。

[2] 《傳感器與測控技術》,李明主編,電子工業出版社。

[3] 工業自動化網絡資源:https://www.controleng.com

RS485全雙工? 差動信號的兩條線,要怎麼做全雙工啦???

看到某些網路文章寫,RS485有全雙工跟半雙工.......

 在實際使用的經驗上,RS485會定義成只有D+D-,只能半雙工。

要有T+T-R+R-我們會稱為RS422。



可以先看到這篇:

https://vkinngworld.blogspot.com/2013/10/plc-modbusrs422rs485.html


硬體上RS485就是D+D-,介由兩個信號來做差動,介斷0或1,來做串列通信。


是無法做到全雙工,同時發送,同時接收的。

只有支援RS422的硬體,才有辦法達到。




2024年10月3日 星期四

為什麼在PLC的類比電流輸入中要將V和I短接?

在使用可程式邏輯控制器(PLC)時,類比量的輸入是非常常見的需求。其中,電流輸入(如4-20mA)因其抗干擾能力強,廣泛應用於工業現場。但許多初學者可能會疑惑,為什麼在PLC的類比電流輸入端子上,需要將V(電壓端子)和I(電流端子)短接?本文將為您解答這一問題。

PLC類比輸入模組的結構

首先,我們需要了解PLC類比輸入模組的基本結構。一般來說,類比輸入模組會設計成同時支持電壓輸入電流輸入。因此,模組上通常會有三個端子:

  • V端子:電壓信號輸入。
  • I端子:電流信號輸入。
  • COM端子:公共端,通常接地。




為什麼要將V和I短接?

當我們選擇使用電流輸入時,需要將V和I端子短接,這主要是因為模組的內部設計決定的。以下是具體原因:

1. 確保電流路徑完整

電流信號需要一個完整的回路才能正常流動。將V和I短接,實際上是為電流信號提供了一條低阻抗的通道,確保電流能夠順利地從I端子流入,再通過V端子返回。

2. 避免電壓輸入影響電流信號

如果不將V和I短接,電壓輸入電路可能會對電流信號產生影響,導致測量不準確。短接後,電壓輸入電路被旁路,不會干擾電流信號的傳輸。

3. 簡化內部電路切換

一些PLC模組採用了共用的模擬數位轉換器(ADC)來處理電壓和電流信號。通過短接V和I,可以讓模組自動識別電流輸入模式,避免手動切換內部電路。

如何正確短接V和I端子?

以下是操作步驟:

  1. 確認手冊:在進行任何接線前,請先閱讀PLC模組的使用手冊,了解具體的接線要求。
  2. 準備導線:使用一段短的導線,將V和I端子連接起來。
  3. 連接信號源:將電流信號源的正極接到I端子,負極接到COM端子。
  4. 檢查接線:確保所有接線牢固,無短路或錯誤接線。

注意事項

  • 安全第一:在操作前,確保系統已斷電,避免觸電危險。
  • 避免混淆:不要在電壓輸入模式下將V和I短接,這可能會損壞設備。
  • 使用合適的電流範圍:確保輸入的電流信號在PLC模組支持的範圍內(如4-20mA)。

結語

將V和I端子短接是為了確保電流輸入信號能夠正確被PLC模組接收和處理。理解這一點,對於正確使用PLC的類比輸入功能非常重要。希望本文能夠解答您的疑惑,讓您在實際應用中更加得心應手。

資料來源

[1] 《PLC技術與應用》,張三編著,電子工業出版社。

[2] 西門子PLC技術手冊。

[3] 《工業自動化控制系統》,李四主編,機械工業出版社。

2024年10月2日 星期三

MODBUS終端電阻錯誤對D+與D-電壓的影響及可能產生的結果

在工業自動化領域,終端電阻的正確配置對於RS-485總線的穩定通訊至關重要。許多初學者可能會忽略終端電阻的重要性,導致D+與D-電壓出現異常,進而影響系統的正常運作。本文將探討終端電阻錯誤會產生什麼結果,以及對D+與D-電壓的影響。

什麼是終端電阻?

終端電阻是安裝在RS-485總線兩端的電阻,用於匹配總線的特性阻抗,通常為120歐姆。其主要作用是吸收傳輸線末端的反射信號,減少信號反射和干擾,確保數據傳輸的完整性。

終端電阻錯誤的常見情況

在實際應用中,終端電阻錯誤可能包括:

  • 未安裝終端電阻。
  • 終端電阻安裝位置不當,例如在總線中間。
  • 使用了不適當的電阻值,如過高或過低。
  • 多餘的終端電阻,導致總線阻抗不匹配。

終端電阻錯誤的影響

當終端電阻配置錯誤時,可能會導致以下問題:

  • 信號反射增強:未安裝或錯誤安裝終端電阻會導致信號在總線上反射,造成數據失真。
  • D+與D-電壓異常:信號反射和阻抗不匹配會影響差分電壓,導致電壓超出正常範圍。
  • 通訊錯誤:數據包丟失、CRC錯誤增多,甚至通訊中斷。
  • 設備損壞:長期的電壓異常可能對收發器造成損害。

D+與D-電壓的變化

在RS-485總線中,D+與D-之間的差分電壓應該保持在±1.5V至±5V之間。終端電阻錯誤會導致這個電壓範圍發生變化:

  • 未安裝終端電阻:差分電壓可能增大,信號反射嚴重,影響接收端的判斷。
  • 終端電阻過低:電流增大,差分電壓減小,信號強度不足。
  • 終端電阻過高:總線阻抗增大,信號衰減,加劇電壓不穩定。

如何正確配置終端電阻

為了避免上述問題,應該:

  1. 在總線兩端安裝適當的終端電阻:通常為120歐姆,匹配總線的特性阻抗。
  2. 避免在總線中間安裝終端電阻:只需在最遠的兩個節點安裝。
  3. 檢查電阻值:確保使用的電阻值正確,避免過高或過低。

檢測與排除方法

如果懷疑終端電阻配置錯誤,可以採取以下步驟:

  • 使用萬用表測量終端電阻:在總線兩端測量阻值,確認是否為120歐姆。
  • 使用示波器觀察D+與D-電壓:檢查差分電壓是否在正常範圍內。
  • 逐一斷開節點:排查是否有多餘的終端電阻或節點故障。

實際案例分享

某工廠在升級Modbus網絡後,出現通訊不穩定的情況。經檢查發現,新增加的設備未正確安裝終端電阻,導致D+與D-電壓異常。修正終端電阻後,通訊恢復正常。

結語

終端電阻在RS-485總線中起著關鍵作用,錯誤的配置會對D+與D-電壓產生不良影響,進而影響整個系統的穩定性。對於初學者來說,理解終端電阻的重要性並正確配置,是確保工業通訊可靠性的基礎。

資料來源

[1] 《RS-485串行總線設計指南》,德州儀器。

[2] Modbus組織官方網站:https://modbus.org

[3] 《工業通訊協議與應用》,王偉編著,電子工業出版社。

2024年10月1日 星期二

你知道Modbus的D+與D-電壓是多少嗎?

在工業自動化中,Modbus是一種廣泛使用的通訊協議。而在Modbus的硬體層面,D+與D-(或稱為A線與B線)是負責數據傳輸的關鍵。那麼,你是否知道這兩條線的電壓是多少呢?了解這一點對於系統的設計、調試和維護都至關重要。

理解Modbus與RS-485的關係

Modbus協議常常使用RS-485作為其物理層。RS-485是一種差分信號傳輸標準,利用D+和D-兩條線進行數據的傳輸。這種差分傳輸方式具有抗干擾能力強、傳輸距離遠的優點,非常適合工業環境。

D+與D-的電壓範圍

根據RS-485標準,差分信號的電壓範圍應該在±1.5V至±5V之間。這表示在傳輸數據時,D+與D-之間的電壓差應該至少為1.5V,最高不超過5V。

具體而言:

  • 當傳輸邏輯“1”時,D+的電壓高於D-,差分電壓為+1.5V至+5V。
  • 當傳輸邏輯“0”時,D-的電壓高於D+,差分電壓為-1.5V至-5V。

需要注意的是,這裡指的是差分電壓,而非對地電壓。因此,實際測量時,需要測量D+與D-之間的電壓差。

為什麼電壓範圍很重要?

了解D+與D-的電壓範圍有助於我們診斷和解決通訊問題。例如,如果電壓差低於1.5V,可能會導致信號弱,接收端無法正確識別;如果電壓差高於5V,則可能損壞設備。

此外,電壓異常還可能反映出終端電阻配置不當、線路過長、干擾過大等問題。通過測量電壓,我們可以快速定位故障點。

如何測量D+與D-的電壓

使用示波器或高精度的萬用表,可以測量D+與D-之間的電壓差。測量時,將測量儀器的正極接到D+,負極接到D-,這樣即可讀取差分電壓。

測量時的注意事項:

  • 確保設備處於工作狀態,以獲得準確的數據。
  • 注意安全,避免短路或觸電。
  • 如果使用萬用表,選擇合適的量程,提高測量精度。

常見問題與解決方法

問題1:通訊不穩定,時斷時續。

可能原因:電壓差過低,信號受到干擾。

解決方法:檢查終端電阻是否正確安裝;縮短線路長度或使用屏蔽電纜。

問題2:設備無法通訊,沒有數據傳輸。

可能原因:電壓差過高,可能損壞設備。

解決方法:檢查供電電壓是否過高;確保D+與D-沒有接反。

實際應用中的注意事項

在實際應用中,除了電壓範圍,我們還需要關注以下幾點:

  • 終端電阻:在總線的兩端安裝適當的終端電阻(通常為120歐姆),以匹配阻抗,減少反射。
  • 接地:確保所有設備的接地電位相同,避免接地迴路引起的干擾。
  • 線路佈局:盡量避免與高功率線路平行,減少電磁干擾。

結語

對於初學者來說,理解Modbus的D+與D-電壓範圍是深入學習工業通訊的基礎。正確掌握這些知識,不僅有助於設計和調試系統,還能提高故障診斷的效率。

資料來源

[1] 《RS-485串行總線設計指南》,德州儀器。

[2] Modbus協會官方文件:https://modbus.org

[3] 《工業自動化通訊技術》,李明著,機械工業出版社。

2024年9月27日 星期五

Modbus 支援哪些數據類型?全面解析與實例說明

Modbus 支援哪些數據類型?全面解析與實例說明

在工業自動化和控制系統中,Modbus 通訊協議被廣泛應用於設備之間的數據交換。對於初學者來說,了解 Modbus 支援的數據類型是正確實施通訊的關鍵。本篇文章將從初學者的角度,詳細介紹 Modbus 支援的數據類型,並提供實際範例,幫助您更好地理解和應用。

什麼是 Modbus 通訊協議?

在深入探討數據類型之前,我們先簡單介紹一下 Modbus。Modbus 是由 Modicon(現為施耐德電氣)於 1979 年開發的串行通訊協議,具有開放性和簡單性的特點。它支援主從(Master-Slave)架構,廣泛應用於工業控制和自動化領域。

Modbus 的資料模型

Modbus 通訊協議定義了四種不同的資料區域,每個區域都有特定的功能和數據類型:

  • 線圈(Coils):單位元的讀寫位,用於控制數位輸出。
  • 離散輸入(Discrete Inputs):單位元的只讀位,用於監控數位輸入。
  • 輸入暫存器(Input Registers):16 位元(2 位元組)的只讀寄存器,用於類比輸入。
  • 保持暫存器(Holding Registers):16 位元的讀寫寄存器,用於類比輸出和一般數據存儲。

Modbus 支援的數據類型

雖然 Modbus 本身是基於 16 位元寄存器設計的,但通過組合和擴展,可以支援多種數據類型:

1. 單位元(Boolean)

單位元數據表示真(1)或假(0),主要用於線圈和離散輸入。

  • 線圈(Coils):可讀寫。
  • 離散輸入(Discrete Inputs):只讀。

範例:控制一個開關的開啟或關閉狀態。

2. 16 位元無符號整數(Unsigned Integer 16-bit)

範圍為 0 到 65,535,存儲在一個 16 位元的保持暫存器或輸入暫存器中。

範例:讀取一個 0-10V 的類比輸入信號,轉換為 0-65535 的數值。

3. 16 位元有符號整數(Signed Integer 16-bit)

範圍為 -32,768 到 32,767,也存儲在一個 16 位元的寄存器中。

範例:測量溫度範圍在 -50°C 到 150°C 之間的感測器數據。

4. 32 位元無符號整數(Unsigned Integer 32-bit)

範圍為 0 到 4,294,967,295,需要兩個連續的 16 位元寄存器來存儲。

範例:累計計數器,用於記錄大型數值,如總流量。

5. 32 位元有符號整數(Signed Integer 32-bit)

範圍為 -2,147,483,648 到 2,147,483,647,同樣需要兩個連續的 16 位元寄存器。

範例:電機轉速的正負值表示方向和速度。

6. 浮點數(Floating Point 32-bit)

使用 IEEE 754 標準的單精度浮點數,需要兩個連續的 16 位元寄存器。

範例:精確測量壓力、溫度或其他需要小數點的數據。

7. 64 位元整數與雙精度浮點數

需要四個連續的 16 位元寄存器,用於更高精度和更大範圍的數據。

範例:高精度的能源計量或財務計算。

8. 字符串(String)

字符數據可以存儲在一系列的 16 位元寄存器中,每個寄存器存放兩個 ASCII 字符。

範例:設備名稱、狀態信息或報警描述。

注意數據對齊和字節序

在處理多寄存器數據類型時,需要注意數據的對齊和字節序(Endianness)。常見的字節序有:

  • 大端(Big Endian):高位字節在前。
  • 小端(Little Endian):低位字節在前。

不同的設備可能採用不同的字節序,務必參考設備手冊,並在程式中進行相應的處理。

實際範例:讀取浮點數數據

假設我們有一個溫度感測器,將溫度以浮點數形式存儲在保持暫存器 40001 和 40002 中。

步驟:

  1. 從保持暫存器 40001 讀取第一個 16 位元數據。
  2. 從保持暫存器 40002 讀取第二個 16 位元數據。
  3. 根據設備的字節序,將兩個數據組合成一個 32 位元的浮點數。

範例程式碼(Python):

from pymodbus.client.sync import ModbusSerialClient client = ModbusSerialClient(method='rtu', port='COM3', baudrate=9600, parity='N', stopbits=1, bytesize=8) connection = client.connect() if connection: result = client.read_holding_registers(address=0, count=2, unit=1) if not result.isError(): # 假設設備使用大端格式 decoder = BinaryPayloadDecoder.fromRegisters(result.registers, byteorder=Endian.Big) temperature = decoder.decode_32bit_float() print(f"溫度值: {temperature} °C") else: print("讀取失敗") client.close() else: print("連接失敗")

常見問題與解答

問題一:為什麼需要關注字節序?

解答:因為不同的設備可能採用不同的字節序,如果不正確處理,可能導致數據錯誤解讀。

問題二:如何知道設備支援哪些數據類型?

解答:參考設備的技術手冊或通訊協議說明,了解其支援的數據類型和寄存器映射。

問題三:如何處理字符串數據?

解答:將連續的寄存器數據轉換為 ASCII 字符串,需要注意字符編碼和字節順序。

結論

Modbus 通訊協議雖然基於簡單的 16 位元寄存器設計,但通過合理的組合和擴展,可以支援多種數據類型。理解並正確處理這些數據類型,對於成功實施 Modbus 通訊至關重要。希望本篇文章能夠幫助初學者深入了解 Modbus 支援的數據類型,為您的工業自動化項目提供有力的支持。

參考資料

2024年9月25日 星期三

如何解決 Modbus 通訊不穩定的問題?全面指南與實例解析

如何解決 Modbus 通訊不穩定的問題?全面指南與實例解析

在工業自動化領域,Modbus 通訊協議被廣泛應用於設備之間的數據交換。然而,許多初學者在實際應用中可能會遇到 Modbus 通訊不穩定的問題,如數據遺失、通訊中斷或錯誤讀取等。這篇文章將從初學者的角度,詳細探討如何解決 Modbus 通訊不穩定的問題,並提供實際範例供參考。

了解 Modbus 通訊不穩定的常見原因

在解決問題之前,首先需要了解可能導致 Modbus 通訊不穩定的常見原因:

  • 物理連接問題:如接線不良、線纜質量差或接頭鬆動。
  • 電磁干擾(EMI):周圍環境中的電磁場可能影響信號傳輸。
  • 接地不良:不正確的接地可能導致電位差,影響通訊。
  • 通訊參數不匹配:如波特率、資料位、停止位和校驗位設定不一致。
  • 終端電阻缺失或不正確:在 RS-485 網絡中,終端電阻對信號質量有重要影響。
  • 設備位址衝突:兩個或以上的從設備使用了相同的位址。
  • 線路過長或拓撲結構不當:信號在長距離傳輸中衰減或反射。

解決 Modbus 通訊不穩定的步驟

以下是解決 Modbus 通訊不穩定問題的詳細步驟:

步驟一:檢查物理連接

範例:確保所有設備之間的連接線纜完好無損,接頭牢固無鬆動。

  • 使用質量良好的屏蔽雙絞線,減少信號衰減和干擾。
  • 檢查接線方式,確保 A、B 端正確連接。
  • 避免使用過長的線纜,建議總長度不超過 1200 米。

步驟二:減少電磁干擾

電磁干擾可能來自於變頻器、大功率電機或高壓線路等。

  • 將通訊線纜與電力線分開布線,保持一定距離。
  • 使用屏蔽電纜,並將屏蔽層在一端(通常是主設備端)正確接地。
  • 避免線纜環路,減少感應電流的產生。

步驟三:確保正確的接地

接地不良可能導致電位差,影響信號傳輸。

  • 所有設備的接地點應共用一個參考地,避免地環路。
  • 檢查接地電阻,確保在規範範圍內(通常小於 4 歐姆)。

步驟四:校驗通訊參數

範例:確認所有設備的波特率、資料位、停止位和奇偶校驗等參數一致。

  • 在主設備和從設備中,設定相同的波特率(如 9600 bps)。
  • 確保資料格式一致,例如 8 資料位、1 停止位、無校驗(8N1)。

步驟五:安裝終端電阻

在 RS-485 網絡的兩端安裝終端電阻(通常為 120 歐姆)可以減少信號反射。

  • 將終端電阻連接在 A、B 線之間。
  • 僅在網絡的起點和終點安裝終端電阻,中間設備不需要。

步驟六:檢查設備位址

確保每個從設備都有唯一的位址,避免位址衝突。

  • 在設備設定中,分配不同的位址給每個從設備。
  • 檢查主設備的通訊程式,確保訪問的位址正確。

步驟七:優化線路拓撲

Modbus 通訊建議使用總線型拓撲,避免星型或環型連接。

  • 將所有從設備串聯在同一條總線上。
  • 避免使用分支過長的連接線,支線長度不應超過 1 米。

實際案例分析

假設在一個工廠中,使用 Modbus RTU 通訊連接多個溫度感測器,發現通訊經常中斷或數據錯誤。

問題診斷:

  1. 檢查發現通訊線纜與高壓電纜平行佈線。
  2. 所有設備的屏蔽層都未接地。
  3. 沒有安裝終端電阻。

解決方案:

  1. 重新佈線,將通訊線纜與高壓電纜分開,或使用屏蔽隔離管道。
  2. 將通訊線纜的屏蔽層在主設備端接地。
  3. 在網絡的兩端安裝 120 歐姆的終端電阻。

結果:通訊恢復穩定,數據傳輸正常。

其他建議

  • 使用光電隔離器:在設備之間加入光電隔離器,防止地環路和共模干擾。
  • 定期維護:定期檢查連接線纜和設備狀態,及時發現並解決潛在問題。
  • 軟體優化:在主設備的通訊程式中,增加重試機制和超時處理,提高容錯性。

結論

Modbus 通訊不穩定的問題可能由多種因素引起,透過系統性的方法逐一排查,可以有效解決這些問題。從物理連接、電磁干擾、接地、通訊參數到線路拓撲,每個環節都可能影響通訊質量。希望本篇文章能夠幫助初學者深入了解並解決 Modbus 通訊不穩定的問題,為您的工業自動化項目提供可靠的支持。

參考資料

2024年9月23日 星期一

如何設定 Modbus 的通訊參數?完整指南與範例解析

如何設定 Modbus 的通訊參數?完整指南與範例解析

在工業自動化領域,Modbus 通訊協議被廣泛應用於設備之間的資料交換。對於初學者來說,正確設定 Modbus 的通訊參數是確保系統穩定運作的關鍵。本篇文章將從初學者的角度,詳細介紹如何設定 Modbus 的通訊參數,並提供實際範例供參考。

什麼是 Modbus 通訊協議?

在進入主題之前,我們先了解一下 Modbus。Modbus 是一種主從架構的開放式通訊協議,由 Modicon(現為施耐德電氣)於 1979 年開發。它支持串行通訊(如 RS-232、RS-485)和網路通訊(如 Modbus TCP/IP),被廣泛應用於工業控制系統中。

Modbus 通訊參數的重要性

正確設定 Modbus 的通訊參數,對於確保設備之間的通訊穩定性和可靠性至關重要。如果參數設定不一致,可能導致通訊錯誤、資料遺失,甚至設備故障。

主要的 Modbus 通訊參數

在設定 Modbus 通訊時,您需要關注以下主要參數:

  • 波特率(Baud Rate):數據傳輸的速度,以位元(bps)為單位。
  • 資料位(Data Bits):每個數據字元包含的位數,通常為 7 或 8 位元。
  • 停止位(Stop Bits):用於標識一個字元結束的位數,通常為 1 或 2 位元。
  • 奇偶校驗(Parity):用於錯誤檢測的機制,可選擇無(None)、奇(Odd)、偶(Even)校驗。
  • 設備位址(Device Address):每個從設備的唯一識別碼,範圍為 1 到 247。

如何設定 Modbus 通訊參數

以下是設定 Modbus 通訊參數的步驟和範例:

步驟一:確定通訊介面

首先,確認您的設備使用的是哪種通訊介面,例如 RS-232、RS-485 或 Modbus TCP/IP。

範例:假設我們使用 RS-485 進行通訊。

步驟二:設定波特率

波特率決定了數據傳輸的速度,常見的波特率有 9600、19200、38400、57600、115200 bps。

範例:設定波特率為 9600 bps。

步驟三:設定資料位、停止位和奇偶校驗

這三個參數共同決定了數據傳輸的格式。

  • 資料位:通常設定為 8 位元。
  • 停止位:通常設定為 1 位元。
  • 奇偶校驗:可設定為無(N)、奇(O)、偶(E)。

範例:設定為 8 資料位、1 停止位、無校驗(8N1)。

步驟四:設定設備位址

每個從設備需要有一個唯一的位址,範圍為 1 到 247。

範例:將從設備的位址設定為 1。

步驟五:確保主從設備參數一致

主設備(如 PLC、電腦)和所有從設備的通訊參數必須完全一致,否則無法正常通訊。

步驟六:保存設定並重啟設備

完成設定後,保存配置並重啟設備,使新的通訊參數生效。

實際範例解析

以下是一個實際的設定範例,假設我們需要連接一個 Modbus RTU 的溫度感測器到 PLC:

  • 通訊介面:RS-485
  • 波特率:19200 bps
  • 資料位:8 位元
  • 停止位:1 位元
  • 奇偶校驗:無(None)
  • 設備位址:5

設定步驟:

  1. 在溫度感測器的設定介面中,將波特率設定為 19200 bps。
  2. 設定資料格式為 8N1(8 資料位、無校驗、1 停止位)。
  3. 將設備位址設定為 5,確保網路中沒有其他設備使用相同位址。
  4. 在 PLC 的通訊參數中,設定相同的波特率和資料格式。
  5. 在 PLC 的程式中,使用 Modbus 功能碼與位址 5 的從設備進行通訊。

完成以上設定後,您應該能夠成功讀取溫度感測器的數據。

注意事項

  • 設備手冊:不同的設備可能有特定的設定方法,務必參考設備的使用手冊。
  • 線路連接:確保通訊線路連接正確,RS-485 通常使用雙絞線進行連接,注意 A、B 端的接線。
  • 終端電阻:在長距離通訊時,適當使用終端電阻可提高信號質量。
  • 屏蔽與接地:為防止電磁干擾,建議使用屏蔽電纜,並正確接地。

常見問題與解答

問題一:為什麼設備之間無法通訊?

解答:可能的原因包括通訊參數不一致、設備位址衝突、接線錯誤或線路故障。請逐一檢查以上項目。

問題二:如何選擇適當的波特率?

解答:波特率越高,數據傳輸速度越快,但對線路品質要求也越高。建議根據實際需求和線路狀況選擇,常用的波特率為 9600 或 19200 bps。

問題三:什麼是 8N1?

解答:8N1 是一種常見的資料格式,表示 8 個資料位、無奇偶校驗(None)、1 個停止位。

結論

正確設定 Modbus 的通訊參數對於確保設備之間的穩定通訊至關重要。透過了解各個參數的作用,並按照步驟進行設定,您可以有效地避免通訊問題。希望本篇文章能夠幫助初學者快速上手 Modbus 通訊的設定,為您的工業自動化項目提供支持。

參考資料

2024年9月21日 星期六

深入了解 Modbus 通訊中常見的錯誤代碼

深入了解 Modbus 通訊中常見的錯誤代碼

在工業自動化領域,Modbus 通訊協議廣泛應用於各種設備之間的資料交換。然而,對於初學者來說,理解和處理 Modbus 通訊中的錯誤代碼可能是一項挑戰。本篇文章將詳細介紹 Modbus 通訊中常見的錯誤代碼,幫助您在遇到問題時快速診斷和解決。

什麼是 Modbus 通訊協議?

在深入探討錯誤代碼之前,我們先簡單介紹一下 Modbus。Modbus 是一種基於主從架構的開放式串行通訊協議,由 Modicon(現為施耐德電氣)於 1979 年開發。它被廣泛應用於工業環境中,用於連接電子設備,實現數據的傳輸和控制。

Modbus 通訊中的錯誤處理機制

在 Modbus 通訊中,當從設備(Slave)接收到主設備(Master)的請求時,如果發生錯誤,從設備將返回一個錯誤響應,其中包含特定的錯誤代碼。這些錯誤代碼有助於診斷通訊問題,確定故障原因。

常見的 Modbus 錯誤代碼

以下是 Modbus 通訊中常見的錯誤代碼及其含義:

  1. 錯誤代碼 01(非法功能,Illegal Function)

    表示主設備請求了一個從設備不支持的功能碼。可能的原因包括:

    • 主設備發送了錯誤的功能碼。
    • 從設備不支持該功能,例如試圖寫入只讀寄存器。

    解決方法:檢查主設備的請求,確認功能碼是否正確,並確認從設備支持該功能。

  2. 錯誤代碼 02(非法數據地址,Illegal Data Address)

    表示請求的數據地址無效,超出了從設備的地址範圍。可能的原因包括:

    • 請求的寄存器地址不存在。
    • 地址超出從設備的可用範圍。

    解決方法:檢查請求的數據地址,確保其在從設備的有效地址範圍內。

  3. 錯誤代碼 03(非法數據值,Illegal Data Value)

    表示請求中包含無效的數據值。可能的原因包括:

    • 寫入的數據值超出了允許的範圍。
    • 數據格式不符合要求。

    解決方法:檢查寫入的數據值,確保其在允許的範圍內,並符合數據格式要求。

  4. 錯誤代碼 04(從設備故障,Slave Device Failure)

    表示從設備在執行請求時發生不可恢復的錯誤。可能的原因包括:

    • 硬體故障,如內存錯誤或設備損壞。
    • 設備軟體異常。

    解決方法:檢查從設備的狀態,可能需要重啟或維修設備。

  5. 錯誤代碼 05(確認,Acknowledge)

    表示從設備已接收到請求,但需要較長時間處理。可能的原因包括:

    • 執行耗時的操作,如校準或自測。

    解決方法:主設備應等待一段時間後再次查詢,確認操作是否完成。

  6. 錯誤代碼 06(從設備忙,Slave Device Busy)

    表示從設備正忙於處理長時間操作,無法處理新的請求。可能的原因包括:

    • 設備正在進行內部處理或診斷。

    解決方法:主設備應延遲一段時間後重試請求。

  7. 錯誤代碼 08(內存奇偶校驗錯誤,Memory Parity Error)

    表示從設備在讀取內存時檢測到奇偶校驗錯誤。可能的原因包括:

    • 內存故障或數據損壞。

    解決方法:嘗試重啟從設備,若問題持續,可能需要更換內存或設備。

  8. 錯誤代碼 0A(網關路徑不可用,Gateway Path Unavailable)

    表示網關無法將請求轉發到從設備。可能的原因包括:

    • 網關配置錯誤。
    • 路由問題或網絡故障。

    解決方法:檢查網關設定和網絡連接,確保路徑可用。

  9. 錯誤代碼 0B(目標設備無回應,Gateway Target Device Failed to Respond)

    表示網關已成功轉發請求,但目標從設備無回應。可能的原因包括:

    • 從設備斷電或故障。
    • 網絡延遲或連接問題。

    解決方法:檢查從設備的電源和連接,確保設備正常運行。

如何處理 Modbus 錯誤代碼

當您在 Modbus 通訊中遇到錯誤代碼時,建議採取以下步驟進行處理:

  1. 記錄錯誤信息:詳細記錄錯誤代碼、時間和相關設備,以便分析。
  2. 查閱設備手冊:不同的設備可能有特定的錯誤代碼和含義,務必參考相關手冊。
  3. 檢查通訊參數:確認波特率、數據位、停止位和校驗位等設置是否正確。
  4. 測試連接:使用通訊測試工具檢查物理連接和信號質量。
  5. 與技術支持聯絡:如無法自行解決,建議聯絡設備供應商或技術支持。

避免 Modbus 通訊錯誤的最佳實踐

為了減少 Modbus 通訊中的錯誤,以下是一些最佳實踐建議:

  • 定期維護設備:確保從設備和網絡設備的狀態良好。
  • 使用優質的連接線纜:選擇適當的屏蔽線,減少電磁干擾。
  • 正確的終端電阻:在 RS-485 網絡中,適當使用終端電阻可提高信號質量。
  • 統一通訊參數:確保所有設備的通訊參數一致。
  • 良好的接地:適當的接地可防止電位差導致的通訊問題。

結論

理解 Modbus 通訊中常見的錯誤代碼對於快速診斷和解決問題至關重要。透過熟悉這些錯誤代碼,您可以提高系統的可靠性,減少停機時間。希望本篇文章能夠幫助初學者更深入地了解 Modbus 通訊,為您的工業自動化項目提供支持。

參考資料

2024年9月19日 星期四

淺談 Modbus 寄存器地址與實際地址的差異

淺談 Modbus 寄存器地址與實際地址的差異

在工業自動化和控制系統中,Modbus 通訊協議廣泛應用於設備之間的資料交換。然而,許多初學者在使用 Modbus 時,常常對於寄存器地址實際地址感到困惑。本篇文章將從初學者的角度,詳細解釋這兩者之間的差異,幫助您更好地理解和應用 Modbus 通訊。

什麼是 Modbus 通訊協議?

在進入主題之前,我們先簡單介紹一下 Modbus。Modbus 是由 Modicon(現為施耐德電氣)於 1979 年開發的串行通訊協議。它是一種開放的、通用的工業通訊協議,主要用於串行連接的可程式控制器(PLC)之間的通訊。Modbus 具有簡單、可靠和易於實施的特點,因此在工業領域得到了廣泛的應用。

Modbus 支持主從(Master-Slave)通訊架構,允許多個從設備(如感測器、執行器和其他控制器)連接到同一個主設備,實現資料的讀取和寫入。這使得 Modbus 成為工業自動化系統中一個重要的通訊協議。

寄存器地址與實際地址的定義

在 Modbus 通訊中,理解寄存器地址實際地址的概念至關重要。寄存器地址是 Modbus 規範中定義的邏輯地址,用於指定需要讀取或寫入的資料位置。而實際地址則是設備內部實際存放資料的記憶體位置,即設備內部的記憶體映射。

寄存器地址的類型

Modbus 定義了四種不同類型的寄存器地址,每種地址對應不同的資料類型和功能:

  • 線圈(Coils):可讀寫的單位元數據,用於數位輸出,地址範圍為 00001-09999。
  • 離散輸入(Discrete Inputs):只讀的單位元數據,用於數位輸入,地址範圍為 10001-19999。
  • 保持暫存器(Holding Registers):可讀寫的 16 位元(2 個位元組)數據,用於類比輸出,地址範圍為 40001-49999。
  • 輸入暫存器(Input Registers):只讀的 16 位元數據,用於類比輸入,地址範圍為 30001-39999。

地址偏移的問題

雖然 Modbus 寄存器地址看似直觀,但在實際應用中,寄存器地址和實際地址之間存在一個偏移量。這是因為 Modbus 協議使用的是 1 為基礎的地址(地址從 1 開始),而大多數計算機系統和設備內部的記憶體地址是 0 為基礎的(地址從 0 開始)。這種差異導致了寄存器地址和實際地址之間通常相差 1 的情況。

例如,如果您想讀取寄存器地址 40001 的值,實際上需要訪問設備內部地址為 0 的位置。這種偏移可能會導致初學者在設定通訊時產生混淆,進而影響資料的正確讀取和寫入。

實際應用中的例子

為了更好地理解,我們來看一個實際的例子。假設您有一個溫度感測器,其溫度值存放在保持暫存器(Holding Register)中,寄存器地址為 40010。

  • 寄存器地址:40010(表示 Holding Register 類型的第 10 個寄存器)
  • 實際地址計算:

步驟如下:

  1. 取寄存器地址的後五位數字:40010 → 0010。
  2. 將後五位數字減去 1:10 - 1 = 9。
  3. 因此,實際地址為 9。

在您的程式或通訊設定中,應該訪問地址 9 才能讀取到正確的溫度值。如果直接使用寄存器地址 40010,可能會導致讀取錯誤的資料或通訊失敗。

如何正確計算實際地址

為了避免在設定通訊時出現錯誤,以下是計算實際地址的詳細步驟:

  1. 確認寄存器類型:確定您要訪問的是哪一種類型的寄存器,如線圈、離散輸入、輸入暫存器或保持暫存器。
  2. 取得寄存器地址:從設備手冊或技術資料中獲取寄存器地址,例如 40010。
  3. 提取後五位數字:將寄存器地址的前一或兩位用於識別寄存器類型,剩下的後五位數字表示實際的寄存器號碼。
  4. 減去 1:將後五位數字減去 1,得到實際地址。例如,40010 的後五位是 0010,減去 1 後得到 9。

這樣計算後,您就可以得到設備內部實際需要訪問的記憶體地址,確保通訊的準確性。

常見的錯誤與解決方法

許多初學者在設定 Modbus 通訊時,會遇到以下常見錯誤:

  • 讀取數據錯誤:由於沒有正確計算實際地址,導致讀取到錯誤的數據。
  • 通訊失敗:實際地址超出設備的地址範圍,導致通訊失敗。
  • 數據解析錯誤:未正確識別寄存器類型,導致數據格式不匹配。

為了解決這些問題,建議採取以下措施:

  • 仔細閱讀設備手冊:不同的設備可能有不同的地址映射和通訊參數,務必仔細閱讀相關技術資料。
  • 使用通訊測試工具:在實際應用前,使用 Modbus 通訊測試工具驗證您的地址和參數設定是否正確。
  • 與設備供應商聯絡:如果仍有疑問,建議直接與設備供應商或技術支持人員聯絡,獲取專業的指導。

最佳實踐建議

為了在 Modbus 通訊中取得最佳效果,以下是一些最佳實踐建議:

  • 統一地址編碼:在整個系統中統一使用實際地址或寄存器地址,避免混淆。
  • 清晰的文件記錄:對於每個設備的地址映射和通訊參數,做好詳細的文件記錄,方便日後維護和查詢。
  • 定期培訓:對於相關人員進行 Modbus 通訊和地址計算的培訓,提高團隊的整體技術水平。

結論

理解 Modbus 寄存器地址與實際地址之間的差異,是成功實施 Modbus 通訊的關鍵。透過正確計算實際地址,仔細閱讀設備手冊,以及採用最佳實踐,您可以避免許多常見的通訊問題。希望這篇文章能夠幫助初學者更清晰地理解這一重要概念,為您的工業自動化項目奠定堅實的基礎。

參考資料

2024年9月11日 星期三

什麼是Modbus從機設備故障?

什麼是Modbus從機設備故障?

在Modbus網絡中,從機設備(Slave Device)是負責響應主機(Master Device)發出的請求的設備。這些從機設備可能是各種傳感器、控制器或執行器。在工業自動化系統中,Modbus從機設備的正常運行至關重要,但有時會出現故障,影響整個系統的性能。本文將介紹什麼是Modbus從機設備故障,並探討一些常見的問題及其解決方案。

Modbus從機設備故障的定義

Modbus從機設備故障是指當主機發送請求時,從機無法正確回應或回應錯誤的情況。這種故障可能是由於硬件問題、通信錯誤、設備配置錯誤或網絡環境干擾等原因造成的。當發生故障時,從機設備可能會返回錯誤碼或根本不作出回應。

常見的從機設備故障類型

Modbus從機設備故障可以分為幾種類型,包括但不限於以下幾種:

  • 通信超時:當主機發送請求後,從機設備沒有在預定時間內返回響應,這通常是由於通信線路問題或設備硬件故障造成的。
  • 非法功能碼:主機請求了從機不支持的功能碼,這可能是由於配置錯誤或不兼容的Modbus設備。
  • 數據錯誤:從機返回的數據無法通過CRC或LRC校驗,這可能是由於電磁干擾、通信線路故障或設備內部錯誤造成的。
  • 設備故障:從機硬件出現故障,無法正確執行請求的操作,如傳感器損壞或內部通信模塊失效。

如何檢測和解決從機設備故障?

檢測和解決Modbus從機設備故障的步驟包括:

  • 檢查通信線路:確保所有通信線纜連接良好,無損壞或鬆動現象。
  • 使用診斷工具:使用Modbus診斷軟件或設備進行通信測試,確定是否有非法功能碼或數據錯誤。
  • 檢查設備配置:檢查從機設備的配置參數,如波特率、數據位等,確保它們與主機設置匹配。
  • 更換或修理故障設備:如果確定是硬件問題,則需要更換或修理故障的從機設備。

結論

Modbus從機設備故障可能會影響整個工業自動化系統的運行效率。通過正確的檢測和解決步驟,可以有效地減少這些故障對系統的影響,保證系統的穩定性和可靠性。理解常見故障類型及其處理方法,對於維護Modbus網絡的正常運行至關重要。

資料來源

2024年9月9日 星期一

如何在 Modbus 中實現數據完整性檢查?

如何在 Modbus 中實現數據完整性檢查?

在工業自動化領域,Modbus 是一種常見的通信協議。由於工業環境中常會出現電磁干擾或信號衰減等情況,數據在傳輸過程中可能會出現錯誤。為了確保數據的完整性,Modbus 協議中使用了多種數據檢查方法來檢測和糾正這些錯誤。本文將介紹如何在 Modbus 中實現數據完整性檢查,以保證通信的可靠性。

什麼是數據完整性檢查?

數據完整性檢查是一種在數據傳輸過程中檢測和防止錯誤的方法。它可以確保傳輸的數據在到達接收端時仍然是正確的,未受任何改變。在 Modbus 協議中,數據完整性檢查通常通過 CRC(循環冗餘校驗)和 LRC(縱向冗餘校驗)來實現。

CRC(循環冗餘校驗)

CRC 是 Modbus RTU 中最常用的數據完整性檢查方法。它利用一種算法將傳輸數據轉換為固定長度的校驗碼,然後將這個校驗碼附加到數據幀的末尾。接收方在收到數據後會執行相同的算法,並將結果與接收到的校驗碼進行比較。如果兩者不匹配,則表示數據在傳輸過程中出現了錯誤。

LRC(縱向冗餘校驗)

LRC 是 Modbus ASCII 中常用的數據檢查方法。與 CRC 類似,LRC 也是通過生成一個校驗碼來檢查數據的完整性。不同的是,LRC 使用的是一種更簡單的算法,這使得它的計算速度更快,但檢錯能力不如 CRC。LRC 適用於低速通信或對數據完整性要求不高的場景。

如何選擇合適的數據檢查方法?

選擇合適的數據檢查方法取決於應用場景的具體需求。如果通信速率較高且對數據完整性要求嚴格,建議使用 CRC 檢查。對於需要簡單調試或通信速率較低的場景,LRC 可能更為合適。無論選擇哪種方法,實現數據完整性檢查都是保證 Modbus 通信可靠性的關鍵步驟。

實際應用案例

在一家大型工廠中,Modbus RTU 被用於連接不同的傳感器和控制器。由於工廠環境存在大量電磁干擾,使用了 CRC 數據完整性檢查來確保數據傳輸的可靠性。通過這種方法,即使在惡劣的環境中,也能夠保證數據的正確傳輸,極大地提高了系統的穩定性和可靠性。

結論

Modbus 協議提供了多種數據完整性檢查方法,如 CRC 和 LRC,以應對不同的工業環境需求。理解並正確使用這些方法,對於保障工業通信的可靠性至關重要。

資料來源

2024年9月4日 星期三

Modbus 通訊使用什麼樣的拓撲結構?

Modbus 通訊使用什麼樣的拓撲結構?

Modbus 是一種廣泛應用於工業自動化領域的通信協議。它提供了一種簡單而有效的方式來實現不同設備之間的數據交換。了解Modbus的拓撲結構對於有效配置和使用這種協議至關重要。本文將從初學者的角度介紹Modbus通訊常用的拓撲結構,幫助您更好地理解這一技術。

什麼是拓撲結構?

拓撲結構指的是一個網絡中設備之間的連接方式。在工業通訊中,選擇合適的拓撲結構能夠顯著影響系統的穩定性、可擴展性和故障排除的難易度。Modbus支持多種不同的拓撲結構,以滿足不同應用場景的需求。

Modbus 的常見拓撲結構

Modbus 支持以下幾種常見的拓撲結構:

1. 線性拓撲(Daisy Chain)

線性拓撲是Modbus RTU最常見的拓撲結構。在這種結構中,各個從站設備以串聯方式連接,形成一條線路。數據從主站發送到第一個從站,然後依次傳遞到下一個從站,直到最後一個。這種拓撲結構簡單、成本低,但如果中間某個設備發生故障,可能會影響後續設備的通信。

2. 星型拓撲(Star Topology)

星型拓撲主要應用於Modbus TCP。在這種結構中,每個從站設備直接連接到一個中央交換機或集線器,數據通過該中央設備轉發給其他設備。星型拓撲的優點是任意一個連接失效不會影響整個系統的運行,但需要更多的布線和設備。

3. 樹型拓撲(Tree Topology)

樹型拓撲是星型拓撲的變種,它將多個星型拓撲結構以層級方式組合在一起。這種結構適用於大規模的工業網絡,可以提供更大的可擴展性和靈活性。

拓撲結構的選擇

在選擇Modbus的拓撲結構時,需考慮系統的規模、預算、設備數量及其位置。如果系統比較簡單且設備數量不多,線性拓撲是最常見的選擇。而在需要高可靠性和可擴展性的場景下,星型或樹型拓撲可能更為合適。

實際應用案例

在一個大型製造工廠中,Modbus TCP 通常使用星型拓撲來連接各個生產線控制器和監控系統。這樣的配置不僅提高了系統的可靠性,還便於擴展和維護。如果需要增加新的生產線,只需將新的控制器接入現有的中央交換機即可,極大地提高了系統的靈活性。

結論

Modbus 通訊的拓撲結構選擇對系統的性能和穩定性有著深遠的影響。根據具體的應用需求,選擇合適的拓撲結構可以確保系統運行的可靠性和效率。無論是簡單的線性拓撲還是複雜的樹型拓撲,Modbus都能為工業自動化提供強大的支持。

資料來源

2024年9月2日 星期一

Modbus RTU 和 Modbus TCP 有什麼區別?

Modbus RTU 和 Modbus TCP 有什麼區別?

Modbus 是一種在工業自動化領域中廣泛使用的通信協議,而 Modbus RTU 和 Modbus TCP 是其中最常見的兩個版本。雖然它們都屬於 Modbus 協議家族,但在通信方式和應用場景上存在顯著區別。本文將深入探討 Modbus RTU 和 Modbus TCP 之間的差異,以幫助初學者更好地理解這兩種協議。



Modbus RTU 的特點

Modbus RTU(Remote Terminal Unit)是 Modbus 協議的傳統版本,主要使用串行通信,如 RS-232 或 RS-485。Modbus RTU 以二進制格式傳輸數據,這使得它在通信效率上具有優勢。由於其低成本和高效性,Modbus RTU 被廣泛應用於小型工業網絡中,特別是在設備之間的短距離通信中。

Modbus TCP 的特點

Modbus TCP 是針對現代工業需求而設計的版本,使用以太網通信,並在傳輸層採用 TCP/IP 協議。這使得 Modbus TCP 能夠在標準的以太網網絡上運行,提供更高的通信速度和更大的靈活性。Modbus TCP 非常適合大型工業系統,特別是在需要長距離通信和複雜網絡拓撲的應用場景中。

Modbus RTU 和 Modbus TCP 的主要區別

Modbus RTU 和 Modbus TCP 之間的主要區別在於它們的通信介質和協議層。Modbus RTU 使用串行通信,因此適合短距離和點對點的設備通信,而 Modbus TCP 使用以太網,適合需要快速和遠距離數據傳輸的應用。此外,Modbus TCP 可以輕鬆整合到現有的 IT 基礎設施中,這使得它在現代工業環境中更加靈活和可擴展。

應用場景的差異

Modbus RTU 通常用於小型、簡單的工業自動化系統,例如一個 PLC 直接控制幾個傳感器和執行器。而 Modbus TCP 則被用於更大規模的系統中,例如一個中央控制系統監控和控制整個工廠的運行。Modbus TCP 的高速度和靈活性使其成為當前工業 4.0 解決方案的核心部分。

結論

Modbus RTU 和 Modbus TCP 各有其優勢和適用的場景。選擇哪一種版本應該根據具體的應用需求來決定。無論是傳統的串行通信還是現代的以太網通信,Modbus 協議都為工業自動化提供了可靠且高效的通信方式。

資料來源

2024年8月30日 星期五

Modbus 協議有哪些版本?全面解析

Modbus 協議有哪些版本?全面解析

Modbus 是一種在工業自動化中廣泛應用的通信協議,為控制器與其他設備之間的數據交換提供了簡單而高效的解決方案。隨著時間的推移,Modbus 發展出了多個版本,每個版本針對不同的應用場景和通信需求。本文將詳細介紹 Modbus 的三個主要版本:Modbus RTU、Modbus ASCII 和 Modbus TCP,並探討它們的各自特點。


Modbus RTU

Modbus RTU 是最常見的 Modbus 版本,使用二進制數據格式進行通信,通常通過 RS-232 或 RS-485 這類串行通信接口來實現。RTU 模式具有較高的通信效率,因為數據以緊湊的二進制形式傳輸,適合用於需要高效通信的工業環境。

Modbus ASCII

Modbus ASCII 是另一種基於串行通信的 Modbus 版本,不同於 RTU,ASCII 模式使用可讀的 ASCII 字符來表示數據。雖然這使得數據通信更容易被人類讀取和調試,但也因此增加了數據量,導致通信效率低於 RTU 模式。Modbus ASCII 主要應用於需要簡單調試或低速通信的場景。

Modbus TCP

Modbus TCP 是針對以太網通信需求設計的 Modbus 版本,它在傳輸層使用 TCP/IP 協議,實現了更高的通信速度和更靈活的網絡架構。Modbus TCP 能夠輕鬆整合到現代以太網基礎設施中,廣泛應用於需要長距離通信或複雜網絡配置的工業環境。

Modbus 協議版本的應用場景

Modbus RTU 通常應用於小型工業網絡中,如 PLC 與傳感器之間的通信;Modbus ASCII 適合用於需要簡單監控和調試的環境;而 Modbus TCP 則廣泛應用於大型工業自動化系統中,允許多設備通過以太網進行高效通信。

結論

Modbus 協議的不同版本各有特點,適用於不同的應用場景。了解這些版本之間的差異,有助於選擇最合適的通信協議來滿足具體的工業需求。無論是串行通信的 RTU 和 ASCII 還是基於以太網的 TCP,每一種版本都在工業自動化中扮演著重要角色。

資料來源

2024年8月28日 星期三

Modbus 是什麼?深入了解這個工業通信協議

Modbus 是什麼?深入了解這個工業通信協議

Modbus 是一種在工業自動化領域中廣泛使用的通信協議,最早由施耐德電氣(Schneider Electric)的前身 Modicon 公司於 1979 年開發。它的設計目的是讓控制器(如 PLC)和其他設備(如傳感器和執行器)之間進行簡單且高效的數據交換。


Modbus 的基本概念

Modbus 使用主從架構,意味著一個主設備(通常是PLC或工業電腦)可以與多個從設備進行通信。通信過程中,主設備發送請求,從設備根據請求作出響應。Modbus 支持多種物理層,包括 RS-232、RS-485 和以太網,這使得它非常靈活,能夠應用於不同的工業場景。

Modbus 的工作原理

Modbus 的工作原理基於簡單的數據結構。主設備可以讀取或寫入從設備的寄存器,以訪問其內部數據。這些寄存器可以存儲各種信息,如溫度讀數、開關狀態或其他感測器數據。Modbus 訊息包含功能碼,用於告知從設備要執行的操作,並且通過 CRC 檢查碼來保證數據傳輸的可靠性。

應用場景

Modbus 被廣泛應用於各種工業領域,如製造業、能源管理、水處理和樓宇自動化。舉例來說,在一個工廠自動化系統中,PLC 通過 Modbus 與多個溫度感測器和馬達控制器通信,以監控和控制生產過程。這種靈活且可靠的通信方式使得 Modbus 成為工業自動化領域中的標準選擇。

結論

Modbus 是一種成熟且廣泛使用的工業通信協議,其簡單的架構和靈活的應用使其成為眾多工業自動化解決方案的基礎。無論是在傳統的串行通信還是現代的以太網環境中,Modbus 都能夠提供穩定可靠的通信能力,是工業自動化領域中的重要工具。

資料來源

2024年8月26日 星期一

EtherCAT 為何取代 Modbus?淺析工業自動化的趨勢

為什麼 EtherCAT 逐漸取代 Modbus?

ModbusTCP 屬於低即時性總線,而 EtherCAT 總線則屬於高即時性總線。Modbus 協議在早期工業自動化領域中被非常廣泛使用。然而,隨著技術的發展,EtherCAT 協議逐漸取代了 Modbus 協議,成為了許多應用場景的首選。本文將詳細解說 Modbus 協議為何會被 EtherCAT 取代,以及被取代的應用場景有哪些。

基本概念

Modbus 協議

Modbus 協議是一種串行通信協議,最早由 Modicon 公司(現在的施耐德)於 1979 年發布。它是一種簡單的、易於實現的協議,主要用於連接工業電子設備。Modbus 協議基於請求/響應模型,主設備發送請求,從設備返回響應,即一個主設備與多個從設備進行通信。Modbus 協議支持多種通信方式,如 RS-232、RS-485、TCP/IP 等。

EtherCAT 協議

EtherCAT 協議是一種即時以太網協議,由德國的 Beckhoff Automation 公司於 2003 年開發。EtherCAT 協議基於主從架構,主設備發送數據幀,從設備處理數據幀並返回響應。EtherCAT 協議具有高速、即時性強、精確同步等特點,適用於對即時性要求較高的應用場景。

Modbus 被 EtherCAT 取代的原因

1. 速度和性能

EtherCAT 協議的通信速度遠高於 Modbus 協議。EtherCAT 協議可以支持 100Mbps 甚至 10Gbps 的通信速度,而 Modbus 協議的通信速度通常只有幾十 kbps 到幾百 kbps。EtherCAT 協議支持更高的數據吞吐量,可以同時處理更多的 I/O 數據。因此,對於需要高速通信的應用場景,EtherCAT 協議更具優勢。

2. 即時性和確定性

EtherCAT 協議具有即時性和確定性的特點,可以滿足對即時性要求較高的應用場景。而 Modbus 協議的即時性較差,無法滿足這些場景的需求。例如,在運動控制、機器人等領域,對即時性的要求非常高,EtherCAT 協議可以提供更好的解決方案。

3. 網絡拓撲和可拓展性

EtherCAT 協議支持更靈活的網絡拓撲。EtherCAT 協議採用菊花鏈式拓撲結構,可以實現多主機和多從機之間的高速通信,而 Modbus 協議通常只支持點對點的通信方式。因此,對於需要複雜網絡拓撲的應用場景,EtherCAT 協議更具優勢。

4. 兼容性和互操作性

EtherCAT 協議是基於標準的以太網技術,可以與現有的以太網設備兼容。而 Modbus 協議需要特定的硬件和軟件支持,兼容性較差。此外,EtherCAT 協議具有更好的互操作性,可以與其他即時以太網協議共存,方便系統集成和擴展。

5. 安全性

Modbus 協議本身沒有加密和認證機制,非常容易受到黑客攻擊和數據篡改,安全性漏洞很大。EtherCAT 協議的安全性解決方案基於 Safety over EtherCAT 協議,該協議通過德國技術檢驗協會 (TÜV) 的評估,並被認證為符合 IEC 61508 SIL 3 標準的用於在 Safety over EtherCAT 設備之間傳輸過程數據的協議。

6. 診斷和維護

Modbus 協議的診斷和維護相對困難,因為它是基於請求-響應機制的,需要逐個設備進行通信和故障排除。而 EtherCAT 協議提供了豐富的診斷和維護功能,可以通過主站對整個網絡進行監控和故障排除。因此,在需要高效診斷和維護的應用場景中,EtherCAT 協議更適合取代 Modbus 協議。

7. 成本和易用性

MODBUS 協議的設備成本相對較低,但是它需要較多的通信線路和設備,增加了佈線和維護的成本。雖然 EtherCAT 協議的性能優於 Modbus 協議,但其成本並不一定高於 Modbus 協議。隨著 EtherCAT 技術的普及,國產 ESC 芯片的大量投產,現在國產 EtherCAT 的 ESC 芯片價格也非常親民。隨著支持 EtherCAT 應用設備的廠商越來越多,EtherCAT 協議的易用性也得到了提高,許多廠商提供了豐富的技術支持和文檔,方便用戶快速上手。

EtherCAT 取代 Modbus 的應用場景

1. 高速生產線

在高速生產線中,設備之間的通信速度和即時性要求非常高。在這種情況下,Modbus 協議無法滿足需求,而 EtherCAT 協議則可以提供高速、即時的通信服務。

2. 運動控制

在運動控制領域,對即時性和精確性的要求非常高。EtherCAT 協議可以提供更短的循環時間和更高的數據吞吐量,滿足運動控制的需求。因此,許多運動控制器和伺服驅動器採用支持 EtherCAT 協議,取代了傳統的 Modbus 協議。

3. 機器人

在機器人領域,對即時性和同步性的要求非常高。EtherCAT 協議可以實現高精度的同步控制,滿足機器人的需求。因此,許多機器人製造商開始採用 EtherCAT 協議,取代了傳統的 Modbus 協議。

4. 工業自動化系統

在大型工業自動化系統中,對網絡拓撲和可擴展性的要求較高。EtherCAT 協議支持多種網絡拓撲,可以方便地擴展系統規模。因此,許多工業自動化系統開始採用 EtherCAT 協議,取代了傳統的 Modbus 協議。

5. 數據採集和監控

在數據採集和監控領域,對即時性和數據吞吐量的要求較高。EtherCAT 協議可以提供更快的數據採集速度和更高的數據吞吐量,滿足這些需求。因此,許多數據採集和監控系統開始採用 EtherCAT 協議,取代了傳統的 Modbus 協議。

2024年8月23日 星期五

EtherCAT 同步原理及模式詳解

EtherCAT 同步原理及模式詳解

EtherCAT作為高即時性工業通訊協議,其分布式時鐘(DC)功能使從站設備同步成為可能。本文將詳細解說EtherCAT同步原理及其不同的同步模式,並介紹實際應用中的優化方法。

一、DC同步原理

EtherCAT的分布式時鐘(DC)功能通過將總線中的第一個DC從站定義為基準時鐘,EtherCAT主站將基準時鐘的時間分配至所有的從站。EtherCAT主站周期性地發送一個ARMW命令,讀取並寫入DC-從站的寄存器中,從而更新他們的本地時間。為了確保精度,特殊從站之間的EtherCAT幀延遲需要額外補償。

ESC控制器的DC單元提供兩個數字輸出信號,SYNC0和SYNC1,這些信號在從站一側可作為數字輸出信號或從站軟件中斷源。EtherCAT主站和DC時鐘主站的同步機制被稱為分布式時鐘主站同步(DCM),可通過重新調整主站的硬體計時器或DC時鐘主站的總線時間實現。

二、同步模式

EtherCAT提供三種同步模式:

A、Free Run(非同步)

從站的過程數據處理由內部事件觸發,與主站循環無關。每個從站的定時周期不一樣,各自執行自己的程序。

B、SM-Synchronous(Sync Manager同步管理器)

從站的過程數據處理由接收到攜帶過程數據的周期性數據幀時所產生的硬件中斷觸發。當系統較大時,每個從站接收到數據幀的時間會相差較大。

C、DC-Synchronous(Sync0 Event)

從站的過程數據處理由基於分布時鐘和系統時間的硬件中斷觸發。Sync0 Event根據設置的延時時間觸發,輸出抖動小,同步性能好。

2.1 Free Run(非同步)

Free Run模式下,每個從站的定時周期都不一樣,各自執行自己的程序。這類似於每個人有自己的手錶,但沒有對時,因此到達公司的時間不統一。

2.2 SM-Synchronous(Sync Manager同步管理器)

SM同步模式下,從站的過程數據處理由接收到數據幀時所產生的硬件中斷觸發。當系統很大時,每個從站接收到數據幀的時間會相差較大。

2.3 DC-Synchronous(Sync0 Event)

DC-Synchronous模式下,從站的過程數據處理由基於分布時鐘和系統時間的硬件中斷觸發。不同於SM Event,Sync0 Event根據設置的延時時間觸發,不是帧到達時才觸發。

2.4 DC-Synchronous優化

優化的DC模式同時使用了SM Event和Sync0 Event事件信號,減少了輸出延時時間。

2.5 DC同步丟幀

在使用DC模式時可能出現同步丟幀的情況,可以通過調整Shift Time來解決。

3、優化DC模式的時序分析

數據幀依次到達每個從站時,EtherCAT會觸發SM Event,從站進行數據處理並等待DC Sync信號同步事件中斷。

四、總結

DC分布式時鐘模式的總體流程如圖所示。無論是哪種同步模式,都可以實現高效的數據通信。

資料來源

2024年8月21日 星期三

CNC:計算機數字控制技術的革命性突破

CNC:計算機數字控制技術的革命性突破

CNC 是數控機床的縮寫,代表著計算機數字控制技術,這項技術徹底改變了傳統的手工操作模式,為現代製造業帶來了前所未有的精度和效率。本文將介紹CNC技術的基本概念,並探討其在工業中的廣泛應用。



什麼是CNC技術?

CNC,即計算機數字控制(Computer Numerical Control),是一種通過計算機來控制機床運動的技術。與傳統的手工操作不同,CNC技術能夠精確地執行預定的加工程序,並自動完成複雜的切削、鑽孔和雕刻等工序。這種技術的引入,顯著提高了生產效率和產品精度。

CNC技術的優勢

CNC技術的主要優勢在於其自動化和精確性。通過計算機控制,CNC機床可以根據預設的數據自動完成加工過程,這樣不僅避免了人工操作中的誤差,還能實現更複雜的加工工序。例如,CNC技術可以實現多軸聯動,從而加工出具有複雜幾何形狀的零件,這是傳統手工技術難以達到的。

實際應用:航空航天領域

在航空航天領域,零件的精度要求極高,傳統手工操作難以滿足這一需求。通過CNC技術,生產商能夠實現高精度零件的自動化生產。舉例來說,某航空公司使用CNC機床來生產飛機引擎部件,這些部件的尺寸精度達到微米級別,完全符合航空業的嚴格標準,並且大幅度縮短了生產時間。

結論

CNC技術代表了現代製造技術的重大進步,通過計算機數字控制,CNC機床超越了傳統手工操作的限制,不僅提升了加工精度,還實現了生產過程的自動化。隨著技術的不斷進步,CNC技術在未來的製造業中將扮演更加重要的角色。

資料來源

Profibus的主要優點是什麼?

Profibus的主要優點是什麼?

Profibus(Process Field Bus)是工業自動化領域中一種廣泛應用的現場總線技術。它在許多工業應用中被選擇的原因在於其多樣的優點。本文將以初學者的角度,詳細介紹Profibus的主要優點,並通過實際案例說明其應用。

高速數據傳輸

Profibus支持高速數據傳輸,特別是Profibus DP(Decentralized Peripherals)版本,最高速率可達12 Mbps。這意味著它能夠快速傳輸大量數據,適用於需要高頻率數據交換的應用,如機械加工和製造業。




可靠的通信

Profibus在設計上強調可靠性,通過冗餘機制和錯誤檢測功能來確保數據的完整性和準確性。這些特性使得Profibus能夠在惡劣的工業環境中保持穩定運行,減少通信故障和數據丟失的風險。

靈活的網絡配置

Profibus支持多種網絡拓撲結構,包括總線型、星型和樹型。這使得用戶可以根據實際需要靈活配置網絡,從而提高系統的可擴展性和靈活性。此外,Profibus還支持多主站架構,允許多個主站同時控制和監控網絡中的設備。

強大的診斷能力

Profibus具有強大的診斷功能,可以實時監控網絡狀態,檢測和報告錯誤。使用專業的診斷工具如ProfiTrace,工程師可以快速定位和解決網絡中的各種問題,確保系統的穩定運行。

案例:汽車製造廠的應用

在一家汽車製造廠中,生產線上的機器設備需要實時協同工作。由於生產過程複雜且數據量大,該工廠選擇了Profibus DP作為主要的通信總線。通過Profibus的高速數據傳輸和可靠通信,生產線上的各個機器能夠高效協同,極大提高了生產效率。此外,使用ProfiTrace進行實時監控和診斷,幫助工程師迅速解決了幾次設備故障,確保了生產的連續性和穩定性。

結論

Profibus在工業自動化中的應用非常廣泛,其高速數據傳輸、可靠通信、靈活的網絡配置以及強大的診斷能力,使其成為眾多工業應用的首選。如果您對Profibus的應用有任何疑問或需要更多信息,請在下方留言與我們討論!

資料來源

2024年8月20日 星期二

以太網(Ethernet)和工業以太網(工業Ethernet)的區別

以太網和工業以太網的區別

以太網是現代通信網絡的基礎,無論是在家庭、辦公室還是工業環境中,都扮演著重要角色。然而,工業環境的特殊要求催生了工業以太網,這一技術在耐用性、即時性和網絡結構等方面與標準以太網存在顯著區別。本文將從初學者的角度介紹以太網和工業以太網的區別,並提供實際的應用案例。


什麼是以太網?

以太網是一種用於局域網(LAN)的通信技術,廣泛應用於家庭、辦公和商業環境中。它依賴於標準的TCP/IP協議,通過交換機和路由器將各種設備連接在一起,如電腦、打印機和伺服器。其特點是易於部署、維護成本低且具有較高的數據傳輸速度。

工業以太網的特點

工業以太網是在標準以太網的基礎上針對工業環境的需求進行了增強。它的設計更注重耐用性、即時性和網絡結構的靈活性,能夠在惡劣的物理環境中運行,支持高效的數據傳輸,並確保系統的高可用性和可靠性。

耐用性和即時性

工業環境通常要求設備能夠承受極端的溫度、濕度和振動,因此工業以太網的硬件設計更加堅固耐用。此外,工業以太網具備強大的即時性能力,能夠滿足高精度控制系統對數據傳輸的嚴格時間要求。例如,EtherCAT作為一種工業以太網協議,就以其高速和高精度同步特性而聞名。

網絡結構的靈活性

與標準以太網不同,工業以太網通常採用環形或菊花鏈式拓撲結構,以增強網絡的容錯能力。這樣,即使網絡中的一部分出現故障,數據仍然能夠通過其他路徑傳輸,從而保證系統的持續運行。

實際案例:工業自動化中的應用

在一家大型製造企業中,生產線的各種設備需要協同工作以保證生產效率。該企業選擇了工業以太網作為其核心網絡架構,利用其高耐用性和即時性,實現了各設備之間的高效通信。在一次生產線擴展中,工業以太網靈活的拓撲結構使得新設備的接入變得簡單且快速,極大地降低了擴展過程中的停機時間。

結論

以太網和工業以太網雖然在基礎技術上相似,但由於工業應用環境的特殊需求,工業以太網在耐用性、即時性和網絡結構的靈活性方面具有顯著優勢。選擇適合的網絡技術對於提高工業自動化系統的效率和可靠性至關重要。

資料來源

2024年8月19日 星期一

ProfiTrace在Profibus網絡中的作用

ProfiTrace在Profibus網絡中的作用

Profibus(Process Field Bus)是一種廣泛應用於工業自動化領域的現場總線技術。為了確保Profibus網絡的可靠運行,監控和診斷工具至關重要。ProfiTrace就是這樣一種強大的工具,它能夠幫助工程師高效地監控和診斷Profibus網絡中的各種問題。本文將詳細介紹ProfiTrace在Profibus網絡中的作用及其應用。

ProfiTrace是什麼?

ProfiTrace是一種專業的Profibus診斷工具,由Procentec公司開發。它能夠實時監控和分析Profibus網絡中的通信數據,幫助工程師快速定位和解決網絡故障。ProfiTrace的主要功能包括總線監控、報文分析、設備診斷和故障排除。

ProfiTrace的主要功能

ProfiTrace具備多種功能,能夠全方位地監控和診斷Profibus網絡:

  • 總線監控:實時監控Profibus網絡中的所有通信活動,捕捉和記錄每個報文,幫助工程師了解網絡的運行狀態。
  • 報文分析:詳細分析Profibus報文的內容,檢查報文的格式和數據,確保通信的準確性和一致性。
  • 設備診斷:監控Profibus網絡中的所有設備,檢測設備的運行狀態和健康狀況,及時發現潛在的故障。
  • 故障排除:提供豐富的故障排除工具,幫助工程師快速定位和解決網絡中的各種故障,確保系統的穩定運行。

ProfiTrace在Profibus網絡中的應用

ProfiTrace在Profibus網絡中的應用非常廣泛,主要包括以下幾個方面:

  • 安裝和調試:在安裝和調試Profibus網絡時,使用ProfiTrace可以確保所有設備的正確連接和通信,避免安裝過程中的各種問題。
  • 日常監控:在系統運行過程中,ProfiTrace可以實時監控網絡的運行狀態,及時發現和解決潛在的問題,確保系統的穩定性。
  • 故障排除:當網絡出現故障時,ProfiTrace能夠快速定位故障點,提供詳細的故障信息,幫助工程師迅速解決問題。
  • 性能優化:通過ProfiTrace的數據分析功能,可以優化Profibus網絡的性能,提高通信效率和系統可靠性。

結論

ProfiTrace是Profibus網絡中不可或缺的診斷工具,能夠顯著提高網絡的可靠性和穩定性。通過使用ProfiTrace,工程師可以實時監控和診斷Profibus網絡中的各種問題,確保工業自動化系統的高效運行。如果有任何問題或需要更多信息,請在下方留言與我們討論!

資料來源

2024年8月16日 星期五

如何診斷Profibus網絡上的問題?

如何診斷Profibus網絡上的問題?

現場總線技術在工業自動化中扮演著重要角色,而Profibus作為其中的一種廣泛應用的技術,也不可避免地會遇到各種網絡問題。本文將以初學者的角度,詳細介紹如何診斷Profibus網絡上的問題,並提供一些實際案例。

1. 檢查物理連接

首先要檢查的是物理連接。確保所有設備之間的電纜連接牢固,無鬆動或損壞。檢查接頭和終端電阻,確保它們正確安裝並且工作正常。這些簡單的檢查可以排除許多基本的連接問題。

案例:

在一家工廠中,某一生產線上的Profibus網絡頻繁出現通信故障。經過檢查,發現是一段電纜因為長期磨損而損壞,導致通信不穩定。更換電纜後,問題得以解決。



2. 使用診斷工具

使用專業的診斷工具如ProfiTrace,可以幫助快速診斷Profibus網絡問題。這些工具能夠監控網絡通信,分析報文,檢測錯誤並提供詳細的診斷報告。通過這些報告,工程師可以迅速定位問題所在。

案例:

一家汽車製造廠的Profibus網絡頻繁出現數據丟失。使用ProfiTrace診斷工具後,發現問題出在一個有故障的從站設備上。更換該設備後,網絡恢復正常。

3. 分析網絡流量

通過分析網絡流量,可以檢測出網絡中的瓶頸和異常活動。這可以幫助確定是否有過多的數據傳輸或有設備在發送錯誤數據。使用專業的網絡分析軟件可以自動化這一過程。

案例:

某化工廠的Profibus網絡在高峰期經常出現延遲。通過分析網絡流量,發現是一台傳感器在高頻率地發送數據,佔用了過多的帶寬。調整傳感器的發送頻率後,網絡延遲問題得以解決。

4. 檢查配置和設定

檢查所有設備的配置和設定,確保它們與網絡規範一致。不正確的配置可能導致通信錯誤或網絡不穩定。特別注意波特率、站號和設備地址的設定。

案例:

某食品加工廠的Profibus網絡在增加新設備後出現通信中斷。經過檢查,發現新設備的站號與現有設備重複。更改新設備的站號後,問題解決。

結論

診斷Profibus網絡上的問題需要綜合運用多種方法,包括檢查物理連接、使用診斷工具、分析網絡流量和檢查配置和設定。通過這些方法,可以迅速定位並解決網絡問題,確保工業自動化系統的穩定運行。如果有任何問題或需要更多信息,請在下方留言與我們討論!

資料來源

2024年8月14日 星期三

可以連接到Profibus網絡的設備數量

可以連接到Profibus網絡的設備數量-126個

現場總線技術在工業自動化中起著至關重要的作用,能夠實現工業設備之間的高效通信和控制。本文將詳細介紹現場總線的基本概念、總線的類別以及為什麼要使用現場總線,並重點討論可以連接到Profibus網絡的設備數量。

1. 現場總線是什麼?

現場總線是一種數字通信網絡,用於工業自動化系統中的控制器、傳感器和執行器之間的數據傳輸。現場總線系統可以替代傳統的點對點布線方式,減少布線成本,並提高系統的靈活性和可擴展性。通過現場總線,設備之間可以實現實時通信和數據共享。

2. 總線類別

現場總線有多種協議和標準,常見的包括:

  • Profibus:由德國西門子公司推出,廣泛應用於工廠自動化和過程自動化領域。它有兩個主要版本:DP(Decentralized Peripherals)和PA(Process Automation)。
  • Modbus:由施耐德電氣公司開發,適用於工業自動化的多種應用,具有簡單的通信協議和廣泛的兼容性。
  • Ethernet/IP:基於以太網技術的工業通信協議,提供高帶寬和低延遲,適合需要快速數據傳輸的應用。
  • DeviceNet:由Allen-Bradley開發,基於CAN總線技術,主要用於短距離的I/O通信。

3. 為什麼使用現場總線?

使用現場總線有多種優勢,包括但不限於:

  • 減少布線成本:現場總線使用一條總線線纜代替傳統的多條點對點線纜,減少了布線的複雜性和成本。
  • 提高通信效率:現場總線支持多個設備同時通信,提高了數據傳輸的效率和速度。
  • 增強系統靈活性:現場總線系統可以方便地添加或移除設備,提升系統的靈活性和可擴展性。
  • 實時數據交換:現場總線支持實時數據交換,確保設備之間的同步和協作。
  • 診斷和維護方便:現場總線提供豐富的診斷信息,幫助工程師快速定位和解決問題,降低維護成本。

結論

現場總線技術是工業自動化中不可或缺的一部分,能夠顯著提高系統的效率和可靠性。了解Profibus網絡能夠連接的設備數量,對於設計和維護高效的工業自動化系統至關重要。如果有任何問題或需要更多信息,請在下方留言與我們討論!

資料來源

2024年8月12日 星期一

Profibus段的最大長度是多少?

Profibus段的最大長度是多少?

現場總線技術在工業自動化中扮演著關鍵角色,Profibus是其中廣泛應用的一種。理解Profibus段的最大長度對於確保網絡可靠運行至關重要。本文將從初學者的角度,詳細介紹Profibus段的最大長度及其影響因素。

1. 現場總線是什麼?

現場總線是一種數字通信網絡,用於連接工業自動化系統中的控制器、傳感器和執行器。它通過一條總線線纜傳輸數據,減少了傳統點對點布線的複雜性和成本。Profibus是現場總線技術的一種,具有高效、可靠的特點。

2. Profibus段的最大長度

Profibus段的最大長度取決於數據傳輸速率(即波特率)。不同波特率下,最大段長度不同。以下是一些常見波特率及其對應的最大段長度:

  • 9.6 kbps - 1200米
  • 19.2 kbps - 1200米
  • 93.75 kbps - 1200米
  • 187.5 kbps - 1000米
  • 500 kbps - 400米
  • 1.5 Mbps - 200米
  • 12 Mbps - 100米

這些數據表明,隨著波特率的增加,最大段長度會減少。因此,選擇適當的波特率對於設計和維護Profibus網絡非常重要。

3. 為什麼使用現場總線?

使用現場總線技術,如Profibus,有多種優勢,包括減少布線成本、提高通信效率、增強系統靈活性和實時數據交換。特別是在需要長距離傳輸數據的工業應用中,選擇合適的波特率和段長度能夠確保網絡的穩定運行。

結論

了解Profibus段的最大長度及其影響因素對於設計和維護工業自動化網絡至關重要。希望這篇文章能幫助您更好地理解Profibus網絡的設計原則。如果有任何問題或需要更多信息,請在下方留言與我們討論!

資料來源

Profibus與其他工業網絡的不同之處

Profibus與其他工業網絡的不同之處

現場總線技術在工業自動化中起著至關重要的作用,能夠實現設備之間的高效通信和控制。本文將詳細介紹Profibus與其他常見工業網絡(如Modbus、Ethernet/IP、DeviceNet)的主要區別。

1. 現場總線是什麼?

現場總線是一種數字通信網絡,用於工業自動化系統中的控制器、傳感器和執行器之間的數據傳輸。現場總線系統可以替代傳統的點對點布線方式,減少布線成本,並提高系統的靈活性和可擴展性。通過現場總線,設備之間可以實現實時通信和數據共享。

2. 總線類別

現場總線有多種協議和標準,常見的包括:

  • Profibus:由德國西門子公司推出,廣泛應用於工廠自動化和過程自動化領域。它有兩個主要版本:DP(Decentralized Peripherals)和PA(Process Automation)。
  • Modbus:由施耐德電氣公司開發,適用於工業自動化的多種應用,具有簡單的通信協議和廣泛的兼容性。
  • Ethernet/IP:基於以太網技術的工業通信協議,提供高帶寬和低延遲,適合需要快速數據傳輸的應用。
  • DeviceNet:由Allen-Bradley開發,基於CAN總線技術,主要用於短距離的I/O通信。

3. 為什麼使用現場總線?

使用現場總線有多種優勢,包括但不限於:

  • 減少布線成本:現場總線使用一條總線線纜代替傳統的多條點對點線纜,減少了布線的複雜性和成本。
  • 提高通信效率:現場總線支持多個設備同時通信,提高了數據傳輸的效率和速度。
  • 增強系統靈活性:現場總線系統可以方便地添加或移除設備,提升系統的靈活性和可擴展性。
  • 實時數據交換:現場總線支持實時數據交換,確保設備之間的同步和協作。
  • 診斷和維護方便:現場總線提供豐富的診斷信息,幫助工程師快速定位和解決問題,降低維護成本。

插圖

下圖展示了Profibus與其他工業網絡(如Modbus、Ethernet/IP、DeviceNet)的主要區別,包括它們的通信速度、拓撲結構和應用。


結論

現場總線技術是工業自動化中不可或缺的一部分,能夠顯著提高系統的效率和可靠性。了解Profibus與其他工業網絡的區別,對於選擇合適的通信技術非常重要。如果有任何問題或需要更多信息,請在下方留言與我們討論!

資料來源

2024年8月11日 星期日

阿凱阿程的旅行隨拍: 日本關西國際機場隨手拍|旅行筆記 @ 2024 日本環球影城之旅9

阿凱阿程的旅行隨拍: 日本關西國際機場隨手拍|旅行筆記 @ 2024 日本環球影城之旅9: 歡樂的四天三夜環球影城自由行結束,前往 関西国際空港KIX 準備搭飛機回台灣啦!  雖然日本的計程車外型看起來比較舊,但保持得非常乾淨。 要離開日本,但身上還有零錢不知道怎麼花? 可以去第一航廈二樓,在中央手扶梯下方,那裡有超多扭蛋機! 把零錢花光光的好地方!



2024年8月9日 星期五

不會吧!你居然沒用過現場總線?

不會吧!你居然沒用過現場總線?

現場總線是一種廣泛應用於工業自動化領域的通信技術。它能夠實現工業設備之間的高效通信,提高生產效率和可靠性。如果你還沒有用過現場總線,那麼這篇文章將帶你深入了解什麼是現場總線、它的類別以及為什麼要使用現場總線。

1. 現場總線是什麼?

現場總線是一種數字通信網絡,用於工業自動化系統中的控制器、傳感器和執行器之間的數據傳輸。現場總線系統可以替代傳統的點對點布線方式,減少布線成本,並提高系統的靈活性和可擴展性。通過現場總線,設備之間可以實現實時通信和數據共享。




2024年8月8日 星期四

Profibus總線OSI七層模型詳細解析

Profibus總線OSI七層模型詳細解析

Profibus(Process Field Bus)是一種廣泛應用於工業自動化領域的現場總線技術。為了更好地理解Profibus的工作原理和結構,我們可以將其對應到OSI七層模型中。OSI模型(Open Systems Interconnection Model)是一種標準化的網絡協議模型,將網絡通信劃分為七個層次,每層都有特定的功能和協議。本文將詳細介紹Profibus在OSI七層模型中的應用。

OSI七層模型簡介

OSI模型將網絡通信劃分為七個層次,從下至上依次為:物理層、數據鏈路層、網絡層、傳輸層、會話層、表示層和應用層。每一層都提供特定的功能和協議,以確保數據能夠可靠地從一個節點傳輸到另一個節點。




2024年8月6日 星期二

PROFIBUS的多個主站?

PROFIBUS的多個主站

PROFIBUS(Process Field Bus)是一種廣泛應用於工業自動化領域的現場總線技術,其特點之一是支持多個主站(Master)在同一網絡中運行。這種架構允許多個主站設備同時與從站設備進行通信,提高了系統的靈活性和可靠性。本文將詳細介紹PROFIBUS多主站架構的基本概念、工作原理及其應用。

什麼是多主站架構?

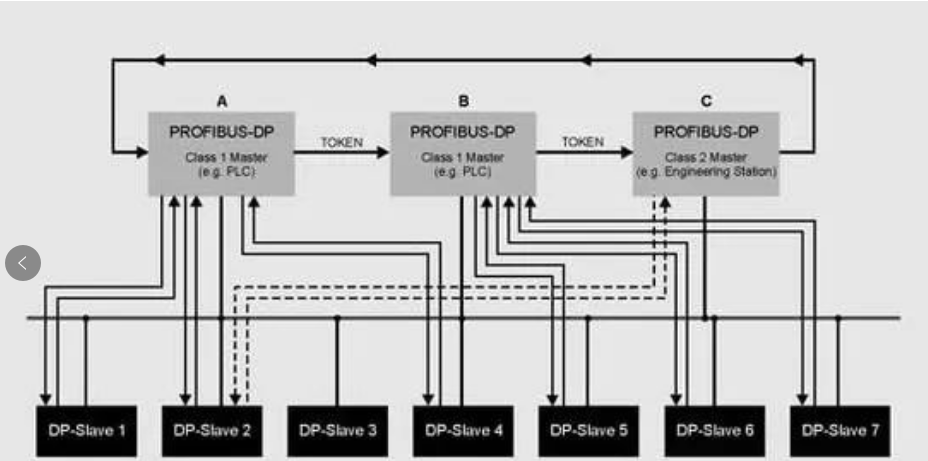

多主站架構是指在同一PROFIBUS網絡中允許多個主站同時存在並與多個從站進行通信。每個主站可以獨立控制和監控其所連接的從站設備。這種架構的優點在於提高了系統的可擴展性和冗餘性,使得系統在一個主站故障時,其他主站可以繼續運行,從而提高了整體系統的可靠性。

工作原理

在多主站架構中,主站之間通過令牌傳遞機制來協調通信。每個主站在獲得令牌後,可以與其所連接的從站進行數據交換。令牌在主站之間循環傳遞,確保每個主站都有機會進行通信。



2024年8月5日 星期一

PROFIBUS有兩個版本,PROFIBUS DP,PROFIBUS PA

PROFIBUS有兩個版本

PROFIBUS(Process Field Bus)是一種廣泛應用於工業自動化領域的現場總線技術,旨在提高生產效率和數據通信的可靠性。PROFIBUS主要有兩個版本:PROFIBUS DP(Decentralized Peripherals)和PROFIBUS PA(Process Automation)。這兩個版本雖然在許多方面類似,但它們針對不同的應用場景,各有其特點和優勢。本文將詳細介紹這兩個版本的主要差異及其應用。

PROFIBUS DP

PROFIBUS DP主要用於工廠自動化,特別是需要快速數據傳輸的應用。它使用RS-485物理層,支持高達12 Mbps的數據傳輸速率,適合電氣噪聲環境下的長距離通信。PROFIBUS DP系統通常使用總線拓撲結構,最多可以連接32個節點,並可以通過中繼器擴展網絡。

PROFIBUS DP的主要特點包括高傳輸速度、簡單的數據交換和靈活的拓撲結構。常見的設備包括遠程I/O、變頻器、人機界面(HMI)面板和執行器。這些設備通過標準化的雙絞線(Shielded Twisted Pair)電纜進行連接。





2024年8月3日 星期六

超級任天堂世界|必吃的蘑菇主題餐廳「 奇諾比奧咖啡廳 」@ 2024 日本環球影城之旅7

 來到環球影城一定不要錯過非常熱門的主題餐廳:奇諾比奧咖啡廳 蘑菇屋 (キノピオ・カフェ)。位在瑪利歐世界入口左側,外觀是一個大型紅底白圓點的蘑菇,就像奇諾比奧的頭一樣。  *附上官網餐廳外觀照片供參考




2024年8月2日 星期五

日本環球影城園前飯店 The park front hotel |住宿介紹 @ 2024 日本環球影城之旅8

 這次選擇入住「環球影城園前飯店」,是環球影城官方飯店之一,距離環球影城非常近,步行只需一分鐘即可到達。玩累了就馬上回飯店休息,不怕腳酸、不必擔心提著滿滿的戰利品不好搭電車,真是太幸福了!


另外,飯店一樓就有Lawson便利商店,出門即是非常好逛的CityWalk影城前商店街,如果在環球影城沒買夠紀念品,商店街也有很多影城內的商品出售;也不用擔心沒東西吃,這裡有很多美食餐廳可供選擇。


更多圖文介紹:阿凱阿程的旅行隨拍-日本環球影城園前飯店 The park front hotel |住宿介紹 @ 2024 日本環球影城之旅8






PROFIBUS的主從架構詳解

PROFIBUS的主從架構詳解

PROFIBUS(Process Field Bus)是一種廣泛應用於工業自動化領域的現場總線技術。它支持多種設備之間的高速、可靠通信,並且具有靈活的網絡拓撲結構。本文將詳細介紹PROFIBUS的主從架構、工作原理及其應用。

什麼是PROFIBUS?

PROFIBUS是一種開放的現場總線通信標準,最早於1989年在德國推出。它旨在提供一個穩定、高效且靈活的通信協議,適用於各種工業應用。PROFIBUS有多種變體,包括PROFIBUS DP(Decentralized Periphery)和PROFIBUS PA(Process Automation)。

主從架構的基本概念

PROFIBUS的主從架構(Master-Slave Architecture)是一種分佈式系統,其中主設備(Master)負責管理和控制從設備(Slaves),從設備則執行主設備指派的任務。這種架構可以提高系統的性能和可靠性,因為主設備可以集中控制,從設備可以並行工作。

PROFIBUS DP的工作原理

PROFIBUS DP主要用於快速通信的工業自動化系統,適合於控制系統和分佈式I/O設備之間的通信。它使用RS-485物理層,可以支持高達12 Mbps的數據傳輸速率。PROFIBUS DP採用主從架構,主設備(如PLC)負責與多個從設備(如傳感器和驅動器)進行通信。

主從通信

在PROFIBUS網絡中,主設備會發送命令給從設備,從設備執行命令並返回結果。這種通信通常是單向的,即主設備發送命令,從設備回應。主設備可以監控多個從設備的狀態,確保整個系統的正常運行。

令牌環協議

PROFIBUS還使用令牌環協議來管理多個主設備之間的通信。令牌在主設備之間傳遞,持有令牌的主設備可以與從設備通信,完成後將令牌傳遞給下一個主設備。

PROFIBUS PA的工作原理

PROFIBUS PA專為過程自動化設計,使用曼徹斯特編碼的總線供電(MBP)物理層,適用於需要本質安全的危險環境。它允許在同一總線上進行數據通信和供電,並且支持多種網絡拓撲結構,如樹形、星形和環形結構。

PROFIBUS的應用

PROFIBUS廣泛應用於各種工業領域,如工廠自動化、過程控制、能源管理和交通運輸。它的可靠性和靈活性使其成為現代工業通信的理想選擇。

工廠自動化

在工廠自動化中,PROFIBUS用於連接I/O設備和控制器,如PLC,實現高效的數據傳輸和設備控制。

過程自動化

在過程自動化中,PROFIBUS PA提供了本質安全的通信解決方案,適用於需要嚴格安全標準的環境,如化工廠和石油平台。

插圖

下圖展示了一個典型的PROFIBUS主從架構,其中中央的主設備與多個從設備相連,每個從設備都通過單獨的線路與主設備進行通信。





結論

PROFIBUS是一種功能強大且靈活的工業通信標準,適用於多種工業應用。通過理解其工作原理和應用場景,您可以更好地設計和維護工業通信系統。

希望這篇文章能幫助您更好地了解PROFIBUS的主從架構。如果有任何問題或需要更多信息,請在下方留言與我們討論!

資料來源

2024年8月1日 星期四

PROFIBUS是如何工作的?

PROFIBUS是如何工作的?

PROFIBUS(Process Field Bus)是一種廣泛應用於工業自動化領域的現場總線技術。它支持多種設備之間的高速、可靠通信,並且具有靈活的網絡拓撲結構。本文將詳細介紹PROFIBUS的工作原理、結構和應用。

什麼是PROFIBUS?

PROFIBUS是一種開放的現場總線通信標準,最早於1989年在德國推出。它旨在提供一個穩定、高效且靈活的通信協議,適用於各種工業應用。PROFIBUS有多種變體,包括PROFIBUS DP(Decentralized Periphery)、PROFIBUS PA(Process Automation)和PROFINET。



2024年7月31日 星期三

詳細聊聊Profibus總線中的GSD文件

詳細聊聊Profibus總線中的GSD文件

Profibus是一種廣泛應用於工業自動化領域的現場總線技術。它支持多種設備之間的高速、可靠通信。在Profibus系統中,GSD文件(Generic Station Description,通用站描述文件)扮演著至關重要的角色。本文將詳細介紹GSD文件的作用、結構及其在Profibus總線中的應用。



2024年7月30日 星期二

環球影城之旅6 @ 超級任天堂世界 2024/06

 超級任天堂世界

跟可愛的奇諾比奧合照,沒有工作人員在旁邊維持秩序,看到有空檔自己就要趕快搶上前拍照。




影片:




2024年7月28日 星期日

2024年7月26日 星期五

Profibus 100問

關於Profibus匯流排技術的資料收集和整理過程中,通過問題解答的方式來詳解Profibus,個人認為是不錯的。所以,這裡通過100個小問題來和大家分享關於Profibus匯流排技術的方方面面。






好了,我們開始!如果您有更好的回答,請在留言區留言備註相應問題的序號和回答。


  1. Profibus是什麼?
    Profibus是自動化技術中的一種現場匯流排通信標準,允許同一網絡上的設備和系統之間進行通信。

  2. Profibus有兩個版本:
    Profibus-DP(分散外設)用於高速通信。
    Profibus-PA(過程自動化),用於過程自動化和危險環境。

  3. Profibus與其他工業網絡的不同之處:
    Profibus旨在為工業控制提供一種穩健高效的通信系統,其確定性本質以及對高速和過程自動化應用的支持使其與眾不同。

  4. Profibus-DP的最大數據速率:
    Profibus-DP的最大數據速率可達12 Mbit/s。


  5. 可以連接到Profibus網絡的設備數量:
    單個Profibus網絡可以支持多達126個設備,包括一個主設備。



  6. Profibus主設備的功能:
    主設備控制匯流排上的通信。它向從設備發送請求並接收它們的響應。


  7. Profibus網絡中是否可以有多個主設備?
    是的,Profibus支持多主設備系統,其中多個主設備可以共存並管理它們各自的從設備。


  8. 定義Profibus從設備:
    從設備是Profibus網絡上響應主設備請求的設備。從設備不能啟動通信。



  9. 什麼是Profibus GSD檔案?
    GSD檔案(通用站點描述)包含設備特性和功能的信息。它是配置Profibus網絡所必需的。


  10. 解釋Profibus和Profinet之間的區別:
    儘管兩者都是工業通信標準,但Profibus是串列通信協議,而Profinet是基于乙太網的協議。


  11. ProfiTrace在Profibus網絡中的作用:
    ProfiTrace是Profibus網絡故障排除和維護的強大工具。它允許進行網絡分析、測試和監控。


  12. Profibus如何處理錯誤檢測?
    Profibus使用稱為循環冗餘校驗(CRC)的技術來檢測傳輸數據中的錯誤。


  13. 為什麼Profibus被認為是確定性的?
    Profibus之所以被認為是確定性的,是因為數據傳輸發生在固定間隔內,確保了一致和可預測的通信。


  14. 什麼是Profisafe?
    Profisafe是一個定義了Profibus和Profinet的安全相關通信的配置檔案。


  15. Profibus-PA如何供電?
    Profibus-PA使用一種稱為現場匯流排本質安全概念(FISCO)的技術,通過同一對電線供電和通信。


  16. 如何終止Profibus網絡?
    Profibus網絡應在兩端用電阻器終止,以防止信號反射。


  17. Profibus段的最大長度是多少?
    最大長度取決於波特率。在最低速度(9.6 Kbps)下,可以有長達1200米的段。在最高速度(12 Mbps)下,最大長度為100米。


  18. 解釋Profibus定址:
    Profibus網絡上的每個設備都有一個從0到125的唯一地址。地址126保留給主設備。



  19. 如何診斷Profibus網絡上的問題?
    像ProfiTrace這樣的工具可以幫助診斷問題。此外,許多Profibus設備都有提供狀態和錯誤信息的診斷寄存器。


  20. Profibus中繼器的目的是什麼?
    中繼器用於擴展Profibus網絡的長度或在網絡中創建分支。


  21. Profibus的典型應用是什麼?
    Profibus用於許多行業,如製造、過程控制和自動化,用於監測溫度、壓力、流量等任務。

  22. Profibus連接器的作用是什麼?
    Profibus連接器用於將設備連接到Profibus網絡。它通常包括一個終止開關,用於啟用或禁用匯流排終止。


  23. Profibus連接器上的LED指示什麼?
    LED提供網絡狀態的視覺指示。它們可以顯示網絡是否活躍,數據是否正在傳輸或接收,以及是否存在錯誤。


  24. Profibus的主要優點是什麼?
    Profibus提供穩健、高效和確定性的通信。它還具有很高的可擴展性,並支持各種設備。



  25. Profibus如何處理碰撞檢測?
    Profibus使用令牌傳遞協議,因此沒有碰撞,只有擁有令牌的主設備可以啟動通信。


  26. 解釋Profibus報文的結構:
    Profibus報文包括用於同步、收件人地址、控制信息、數據和錯誤檢查的欄位。



  27. 什麼是Profibus代理?
    Profibus代理可以啟用Profibus網絡和Profinet網絡之間的通信。



  28. Profibus網絡中的設備替換如何處理?
    設備可以用相同型號的設備替換,無需重新配置,因為主設備會自動識別新設備。


  29. Profibus支持哪些數據類型?
    Profibus支持包括布爾值、位元組、字、雙字和實數在內的各種數據類型。


  30. 什麼是Profibus DP從設備?
    Profibus DP從設備是Profibus DP網絡中執行DP主設備命令的設備。它不能啟動通信。


  31. Profibus網絡中使用哪些類型的電纜?
    通常使用屏蔽雙絞綫電纜用於Profibus網絡,具體取決於所使用的Profibus版本。


  32. 什麼是Profibus International(PI)?
    Profibus International是促進和支持Profibus和Profinet技術的組織。它負責標準化、認證和培訓。


  33. Profibus和Profinet網絡能否互操作?
    是的,使用代理,Profinet和Profibus網絡可以相互通信。



  34. Profibus DP主設備的作用是什麼?
    Profibus DP主設備控制與DP從設備的通信,請求數據並發送命令。


  35. Profibus如何實現同步?
    Profibus通過使用主時鐘和精確的數據傳輸定時來實現同步。


  36. Profibus提供哪些安全特性?
    Profibus支持Profisafe配置檔案,用於安全相關通信。它還包括確保數據完整性的錯誤檢測機制。


  37. 什麼是Profibus網絡配置檔案?
    Profibus網絡配置檔案是定義Profibus網絡中特定類型設備或應用的特性和行為的規範。


  38. 解釋Profibus FMS和Profibus DP之間的區別:
    Profibus FMS(現場匯流排消息規範)是一種用於平等夥伴之間通信的複雜通信協議。Profibus DP針對高速、週期性I/O數據交換進行了優化。



  39. Profibus如何處理網絡故障?
    Profibus設備具有可以識別網絡問題的診斷寄存器。一些網絡還採用冗餘功能用於關鍵應用。



  40. 哪些類型的設備可以連接到Profibus網絡?
    可以連接各種設備,包括PLC、感測器、執行器、驅動器等。


  41. Profibus網絡中的設備如何配置?
    使用軟件工具配置設備,根據製造商提供的GSD檔案設置設備參數。


  42. Profibus如何處理時間關鍵數據?
    Profibus使用令牌傳遞系統確保時間關鍵數據無延遲地傳輸。


  43. 解釋Profibus OSI模型?
    Profibus使用只有三層的簡化版OSI模型:物理層(1)、數據鏈路層(2)和應用層(7)。


  44. Profibus-PA有哪些優點?
    Profibus-PA專為過程自動化設計,為危險區域提供本質安全、同一電線上供電和通信,並與Profibus-DP整合。


  45. Profibus耦合器的作用是什麼?
    Profibus耦合器用於連接兩段Profibus網絡,通常用於擴展網絡覆蓋範圍或連接Profibus-PA和Profibus-DP段。


  46. Profibus如何處理實時數據?
    Profibus利用其確定性本質處理實時數據,確保數據在精確、可預測的間隔內發送和接收。


  47. 什麼是ProfiDrive?
    ProfiDrive是為驅動技術設計的Profibus配置檔案,為各種驅動器提供標準介面。


  48. 什麼是Profibus網絡段?
    Profibus網絡段是由連續電纜連接的網絡部分,沒有中繼器或其他設備中斷段。


  49. 什麼是Profibus冗餘?
    Profibus冗餘是指有備份設備或網絡的做法,以確保在故障情況下繼續運行。


  50. Profibus如何處理設備故障?
    Profibus設備具有可以報告故障的診斷功能。在某些情況下,可以使用冗餘來確保繼續運行。


  51. 解釋MBP在Profibus-PA中的作用?
    MBP是Profibus-PA中使用的一種技術,允許在同一對電線上傳輸數據通信和電源。


  52. Profibus網絡中的設備診斷如何工作?
    Profibus將診斷消息整合到數據交換過程中。設備提供可以由主設備解釋以進行故障排除的診斷數據。


  53. Profibus網絡中Class 1主設備的重要性是什麼?
    Class 1主設備負責與從設備的週期性數據交換,並且還執行非週期性參數化和診斷。



  54. Profibus DP網絡的基本元素是什麼?
    Profibus DP網絡的基本元素是DP主設備、DP從設備和通信介質,通常是屏蔽雙絞綫電纜。


  55. 在Profibus術語中,標識符是什麼?
    在Profibus中,標識符是分配給每種設備類型的唯一號碼。它用於在啟動過程中識別設備類型。


  56. Profibus如何處理通信衝突?
    Profibus使用令牌傳遞協議,只有擁有令牌的主設備可以啟動通信,有效地消除了衝突。



  57. 如何在Profibus網絡中實現冗餘?
    Profibus網絡中的冗餘可以通過設置兩個並行網絡或設備來實現,確保一個失敗時可以繼續運行。



  58. 在Profibus中定義令牌是什麼?
    令牌是Profibus中一種特殊的消息,它賦予主設備啟動通信的權利。只有擁有令牌的主設備可以通信。


  59. Profibus網絡中典型的錯誤來源是什麼?
    Profibus網絡中的錯誤可能源於設備故障、佈線問題、不當終止、網絡配置錯誤和電磁干擾。



  60. 在過程自動化中使用Profibus有哪些好處?
    Profibus-PA提供的優勢包括本質安全、同一對電線上供電和通信,以及與高速Profibus-DP系統的無縫整合。



  61. Profibus網絡中Class 2主設備的作用是什麼?
    Class 2主設備通常用於Profibus網絡的配置、調試和診斷目的。


  62. 在Profibus網絡中波特率的重要性是什麼?
    波特率決定了網絡中的通信速度。更高的波特率允許更快的通信,但限制了網絡長度。


  63. Profibus如何確保數據安全?
    Profibus內置了錯誤檢測機制,如循環冗餘校驗(CRC)。它還支持用於安全相關通信的Profisafe配置檔案。


  64. 常哪些類型的設備在Profibus網絡中充當主設備?
    通常在Profibus網絡中充當主設備的設備包括可編程邏輯控制器(PLC)、PC或分散式控制系統(DCS)。


  65. 在Profibus中設定點的作用是什麼?
    設定點是過程應該達到的目標值。它通常由主設備發送給從設備,如驅動器或控制器。


  66. Profibus如何支持互操作性?
    Profibus通過標準化配置檔案和使用描述每個設備特性和功能的GSD檔案來支持互操作性。


  67. Profibus網絡的典型拓撲結構是什麼?
    Profibus網絡通常使用線性拓撲結構,儘管通過使用中繼器或集綫器也可以使用樹形和星形拓撲結構。


  68. 不同的Profibus配置檔案是什麼?
    Profibus配置檔案定義了不同類型設備或應用的特定行為和特性。示例包括用於驅動器的ProfiDrive和用於安全相關通信的Profisafe。


  69. Profibus主設備如何識別從設備?
    Profibus主設備使用其在網絡配置期間設置的唯一地址來識別從設備。


  70. 如何擴展Profibus網絡的長度?
    可以通過使用中繼器或光纖連結來擴展Profibus網絡的長度。


  71. 在Profibus中,非週期性通信是什麼?
    Profibus中的非週期性通信指的是按需或自發的數據交換,通常用於設備參數化或診斷。


  72. 在Profibus中,週期性通信是什麼?
    Profibus中的週期性通信指的是在固定間隔內發生的定期、重複的數據交換,通常用於處理數據。


  73. Profibus網絡中傳輸哪些類型的信號?
    Profibus傳輸數字和模擬信號,代表不同類型的過程數據。



  74. 在多主設備系統中,Profibus如何處理同步?
    在多主設備系統中,Profibus使用令牌傳遞協議確保每個主設備輪流通信,保持同步。


  75. 如何解釋Profibus使用RS485標準?
    Profibus-DP通常使用RS485進行數據的物理傳輸。RS485允許平衡數據傳輸,對電磁干擾有抵抗力。



  76. 在Profibus中,看門狗的作用是什麼?
    看門狗是一種安全機制,用於監控設備或網絡的操作。如果它檢測到問題,可以觸發安全狀態。


  77. Profibus可以在危險環境中使用嗎?
    是的,Profibus-PA專為危險環境設計。它使用現場匯流排本質安全概念(FISCO)進行安全供電和通信。



  78. 在Profibus中,凍結模式(freeze mode)是什麼?
    凍結模式是一種特殊狀態,其中設備的輸出保持恆定,通常在配置或故障排除期間使用。



  79. Profibus主設備如何處理多個從設備?
    Profibus主設備輪流與每個從設備通信,基于它們的地址。通信的順序和時間由主設備決定。


  80. 如何監控Profibus網絡的性能?
    可以通過像ProfiTrace這樣的工具或通過Profibus設備自身的診斷功能來監控性能。


  81. Profibus如何處理丟失的數據?
    Profibus使用循環冗餘校驗(CRC)來檢測數據傳輸中的錯誤。如果檢測到錯誤,數據可以重新傳輸。


  82. 可以與其他網絡整合Profibus嗎?
    是的,Profibus可以通過使用網關或代理與乙太網或Profinet等其他網絡整合。



  83. 在Profibus中,看門狗定時器是什麼?
    看門狗定時器是一種故障安全機制,如果設備在一定時間範圍內沒有響應或行為不符合預期,它會觸發安全狀態。


  84. Profibus主設備如何處理通信錯誤?
    如果Profibus主設備檢測到通信錯誤,它可以請求重新傳輸數據。它還可以使用設備診斷來識別和解決問題。


  85. 在Profibus中,同步報文是什麼?
    同步報文在Profibus中用於同步多個設備的活動,確保它們同時或協調地採取行動。



  86. Profibus如何支持功能安全?
    Profibus通過Profisafe配置檔案支持功能安全,為安全設備提供故障安全通信。


  87. 在Profibus中,時隙時間(Slot time)是什麼?
    在Profibus中,時隙時間是設備有權訪問網絡的時間間隔。這確保了網絡中有序的通信。


  88. 如何更新Profibus設備的韌體?
    Profibus設備的韌體更新通常通過DP主設備使用設備製造商提供的軟件工具完成。


  89. 接地Profibus網絡的考慮因素是什麼?
    Profibus網絡應該在一點接地,以避免接地迴路。Profibus電纜的屏蔽通常用於接地。



  90. 在Profibus網絡中,匯流排故障的影響是什麼?
    匯流排故障可能會破壞通信,導致控制或數據丟失。它可能是由像佈線故障或設備故障這樣的問題引起的。


  91. 在Profibus中,匯流排終端電阻的作用是什麼?
    匯流排終端電阻Profibus網絡的兩端使用,以匹配電纜的阻抗,防止可能引起數據錯誤的信號反射。


  92. 在Profibus中,報警是什麼?
    在Profibus中,報警是由設備發送的消息,指示不尋常或錯誤情況。它通常由主設備處理,主設備可能會採取糾正措施。


  93. 在Profibus中,自動波特率檢測是什麼?
    自動波特率檢測允許Profibus設備在連接時自動確定網絡的波特率,簡化了配置和整合。


  94. Profibus網絡可以是無線的嗎?
    雖然標準的Profibus網絡使用有線連接,但通過使用無線網關或橋接器,也可以提供無線解決方案。


  95. Profibus如何處理設備初始化?
    Profibus中的設備初始化由主設備處理,它在啟動過程中根據其GSD檔案設置設備的參數。


  96. 可以與SCADA系統整合Profibus嗎?
    是的,可以通過網關或Profibus兼容的PLC與SCADA系統整合Profibus,允許集中監控和控制。


  97. 在Profibus中,被動匯流排拓撲是什麼?
    在被動匯流排拓撲中,設備通過分支連接到匯流排上。這種拓撲通常用於Profibus-PA。


  98. 在Profibus中,廣播消息是什麼?
    Profibus中的廣播消息是由主設備發送的消息,旨在面向所有從設備。它用於適用於所有設備的命令或數據。


  99. Profibus可以用於運動控制嗎?
    是的,Profibus可以用於運動控制。例如,ProfiDrive配置檔案為控制驅動器提供了標準介面。


  100. Profibus如何確保設備兼容性?
    Profibus通過使用標準配置檔案和GSD檔案確保設備兼容性。GSD檔案描述了設備的特徵和功能,使主設備能夠正確地控制和與之交互。

本期內容,您如果有更好的解答,歡迎留言討論
