PLC輸入接點怎麼接!? 近接開關、兩線式

近接開關除了上一篇，提到的接法，
還有一種比較特殊，初學者比較難了解到如何去接，
就是兩線式的近接開關，外觀看起來跟一般近接開關無異，

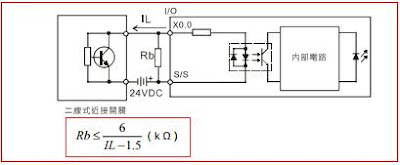

我們來看看內部電路。

剛開始接觸時，會比較迷惘，只有兩條，
但好像又要有電壓輸入，才會讓近接開關動，
但有一條線，好像又是0V，那輸入點該接那!?

兩線式近接開關，一條接24G(黃色線)
另一條輸入(兼電源)，就接到X0，
當然不是所有都這樣，我們必需先解到PLC內部的線路，
才可以確認接法。

當外部(兩線式近接開關)OFF時，還是有所謂的漏電流，
綠色的電流，還是會流過PLC內部，
所以只要確認外部(兩線式近接開關)OFF時，漏電流小於1.5mA，
就不會觸發PLC內部的輸入。


萬一真的漏電流小於1.5mA，讓PLC誤以為輸入點ON，
就要採用其他接法：

在輸入端接一個電阻，來分流，減少流到PLC內部的電流。
